Littelfuse SP432x-01WTGTVS二极管

Littelfuse SP432x-01WTG TVS二极管为1通道电子设备提供超低电容、双向和电平保护。这些TVS二极管的典型电容为0.3pF，确保了在显示接口、雷电接口和高速USB等电子接口上的信号完整性。SP432x-01WTG TVS二极管能够安全地吸收±12kV和±14kV的重复ESD冲击（IEC 61000-4-2接触放电），且在性能不下降的情况下进行放电。这些瞬态电压抑制 (TVS) 二极管不含卤素和铅，符合 RoHS 标准。典型应用包括手机、计算机、显示接口、Thunderbolt、S-ATA、MIPI和USB 2.0至4.0。

特性

  • 超低电容：0.3pF（VR=0V时，典型值）
  • 24V时（最大）低漏电流：50nA
  • 最大浪涌容差，IEC 61000-4-5第2版，6A (8/20μs)
  • 高空间效率0201
  • ESD，IEC 61000-4-2，±12kV和±14kV接触电压，±16kV空气电压
  • 无卤素、无铅
  • 符合 RoHS 标准

应用

  • 手机
  • 计算
  • 显示端口
  • MIPI
  • Thunderbolt
  • S-ATA
  • USB 2.0至4.0

规范

  • 反向支撑电压：
    • 24V最大值（SP4324-01WTG）
    • 20V典型值（SP4320-01WTG）
  • 典型击穿电压（IR=1mA）：
    • 28V（SP4324-01WTG）
    • 24V（SP4320-01WTG）
  • 反向漏电流：10nA至50nA，VR=24V
  • 峰值电流：6A（tp=8/20μs）
  • 工作温度范围：-40 °C至125 °C

方框图

框图 - Littelfuse SP432x-01WTGTVS二极管

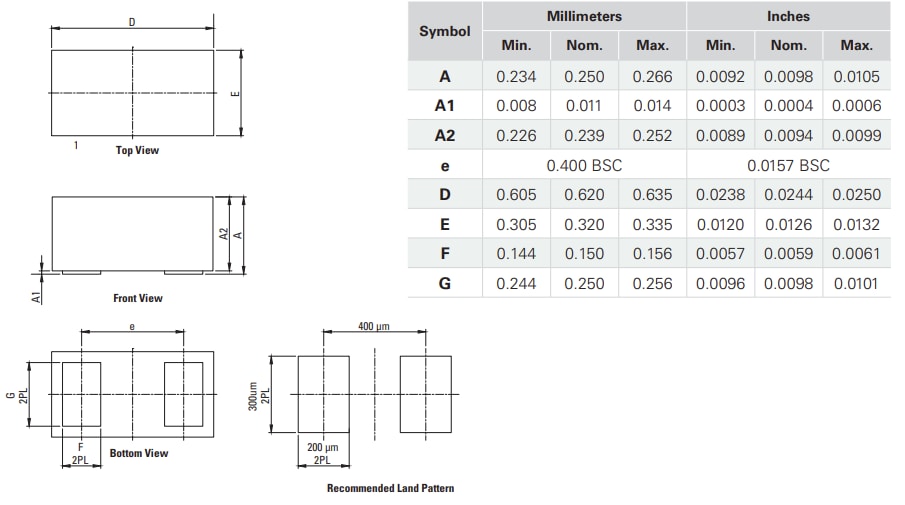

机械图

机械图纸 - Littelfuse SP432x-01WTGTVS二极管

数据手册

发布日期: 2025-12-10 | 更新日期: 2026-01-12
