Littelfuse SP8008系列二极管阵列

Littelfuse SP8008系列二极管阵列集成了8通道超低电容共模和差模保护，用于暴露于静电放电 (ESD) 的电子设备。该款坚固的元件能够以超过IEC 61000-4-2标准（±8kV接触放电）的水平提供有效的ESD保护，且性能不会降低。SP8008系列负载电容极低，非常适合用于保护高速信号引脚，如V-by-One、嵌入式DisplayPort、HDMI 1.0-2.1和USB 2.0/3.0/3.1。典型应用包括LCD/PDP电视、LCD/LED显示器、笔记本电脑、超级本、汽车应用等。

特性

  • ESD保护，符合IEC 61000-4-2标准：+30kV/-23kV（接触放电），+30kV/-23kV（空气放电）
  • EFT保护，符合IEC 61000-4-4标准，40A (tp=5/50ns)
  • 防雷，符合IEC 61000-4-5第2版，4A (tp=8/20µs)
  • 低电容：每个 I/O 在 0V、3GHz 时的典型值为 0.3pF
  • 低漏电流：5V 下为 0.5µa （最大值）
  • 小尺寸 uDFN 封装 (JEDEC MO-229) 可节省电路板空间，并支持数据线路的直通布线
  • 无卤、无铅、符合RoHS指令

应用

  • LCD/PDP电视
  • LCD/LED 显示器
  • 笔记本电脑
  • 超极本
  • 汽车显示器
  • 平板显示器
  • 数字标牌
  • 高清摄像机/投影仪
  • USB和HDMI接口

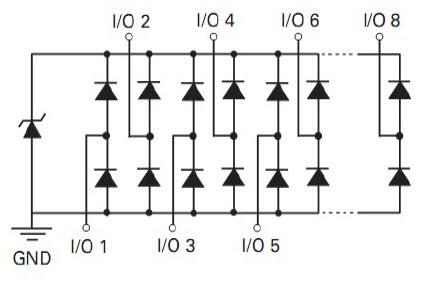

功能框图

框图 - Littelfuse SP8008系列二极管阵列

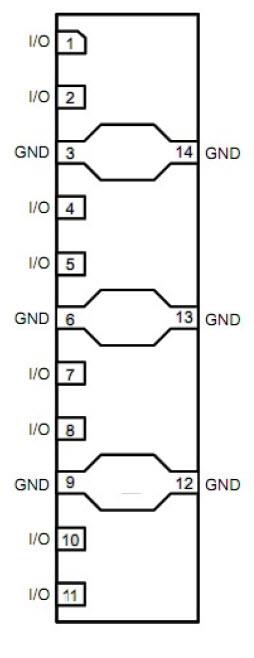

引脚分配

机械图纸 - Littelfuse SP8008系列二极管阵列
发布日期: 2017-02-09 | 更新日期: 2022-04-07
