Littelfuse SZSMF6L汽车用TVS二极管
Littelfuse SZSMF6L汽车瞬态电压抑制器 (TVS) 二极管非常适合保护汽车电子应用中的I/O接口、VCC总线和其他易损电路。这些表面贴装、600W单向/双向TVS二极管采用小型SOD-123FL封装，可节省电路板空间。SZSMF6L系列响应时间小于1ns，具备低齐纳阻抗、强抗浪涌能力及卓越钳位性能。其他特性包括AEC-Q101认证、无铅设计、符合RoHS标准以及具备PPAP能力。Littelfuse SZSMF6L汽车级TVS二极管旨在保护敏感系统和组件免受高电压、高能量瞬变的影响。
特性
- 齐纳 (Zener) 瞬态过电压抑制器
- 有助于保护汽车电子应用中的I/O接口、VCC总线和其他易受攻击的电路。
- 电压钳位能力出色
- 平面芯片设计，具备低漏电流特性
- 车规级变更控制和PCN流程
- 快速响应时间
- 采用小型SOD-123FL封装，可节省电路板空间
规范
- 峰值功率：600W（持续1ms）
- 工作峰值反向电压范围
- 单向：5V至75V
- 双向：10V至75V
- 标准齐纳击穿电压范围
- 单向：6.4V至92.1V
- 双向：11.1V至92.1V
- 响应时间：<1>
- 数据线ESD保护符合IEC 61000-4-2标准，空气放电30kV，接触放电30kV
- ESD防护等级符合人体模型3级标准（>16kV）
- 符合AEC-Q101标准并具有PPAP功能
- 无铅，符合RoHS标准
- 工作温度范围：-55 °C至+175 °C
视频

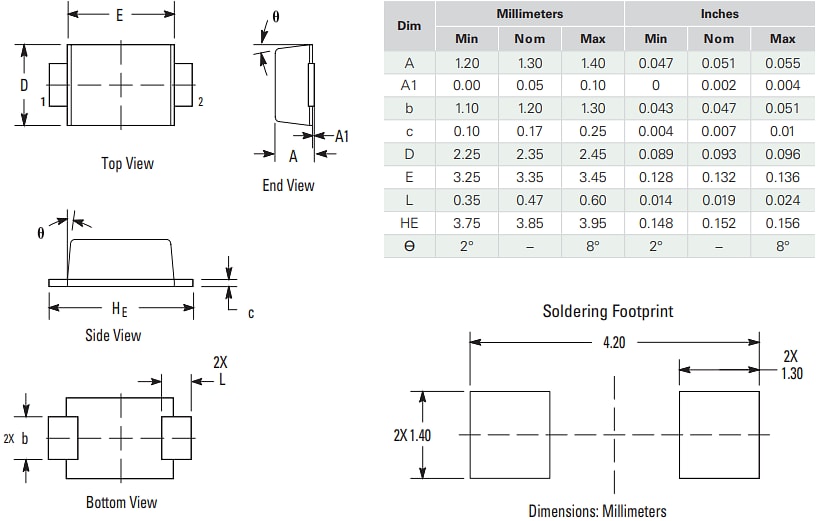

尺寸
发布日期: 2025-08-20
| 更新日期: 2025-12-10
