Littelfuse K系列固体放电管 Littelfuse的K系列SIDAC为双向电压触发式开关。 K系列SIDAC在结构上采用钝化玻璃结合技术，即使在严酷的工作环境下也能提供可靠的性能。由于单周期浪涌电流能力可高达20 A，K系列SIDAC是通过电感器转储充电电容器能量以产生高压脉冲的理想元件。

特点

针对交流电路而设计
保护器工作范围适合具体应用需要（包括SLIC）
高抗电涌能力 — 高达200 A
采用钝化玻璃结合技术
引线元件封装：DO-15、TO-92、TO-220、TO-218
表面安装封装，包括DO-214、MS-013和3L DO-214
符合RoHS标准

应用

高压灯点火器
天然气点火器
汽油点火器
高压电源
氙气点火器
过压保护
脉冲发生器
荧光灯点火器
HD照明点火器

系列产品比较表

符号	参数	标准SIDAC	Multipulse™ SIDAC
-----	系列	Kxxxzy	Kxxx1G
-----	穿孔封装	DO-15、TO-92	DO-15
-----	表面安装封装	DO-214	DO-214
V _BO	切换/触发器电压	79 - 330 V	190 - 280 V
I _H	动态保持电流， R _L =100Ω，50/60Hz正弦波	最大150 mA	最大160 mA
dv/dt	断态电压临界上升率	最低1500 V/μs	最低1500 V/μs
di/dt	通态电流临界上升率	最高150 A/μsec	最高150 A/μsec

标准
Multipulse™

标准SIDAC

标准K系列SIDAC为双向可控硅电压触发开关。在达到79V - 330V的峰值电压时发生电压触发事件。当电压超过SIDAC击穿电压点时，标准K系列SIDAC开关将通过负电阻区接通低通态电压。导电状态将一直持续至电流被中断或低于该元件的最低保持电流为止。

Littelfuse K系列标准SIDAC电气规格

查看产品列表

Multipulse™SIDAC

Multipulse™ SIDAC为固态电压开关，设计用于室外街道和区域照明灯具中使用金属卤化灯点火电路和高压钠灯点火电路。 Littelfuse的Multipulse™ SIDAC能够胜任高达90°C高温环境的灯具点火器应用，在这种环境下，点火器电路组件可使SIDAC结合面的温度升高到125°C，在灯具元件已拆除或破损的情况下尤其如此。因具有最高达100 µsec的优异换流时间（tCOMM），功能强大的Multipulse™ SIDAC可在50/60 Hz线电压的每半个周期内生成多个脉冲。

Kxxx1G SIDAC系列产品的断态重复闭塞电压（VDRM）最少在180V到270V范围，具体取决于实际型号。采用钝化玻璃结合技术，在苛刻的工作环境下也能提供良好的闭塞能力。采用环氧树脂封装，镀锡合金引线。

Littelfuse提供的Multipulse™ SIDAC采用DO-15轴向引线封装。

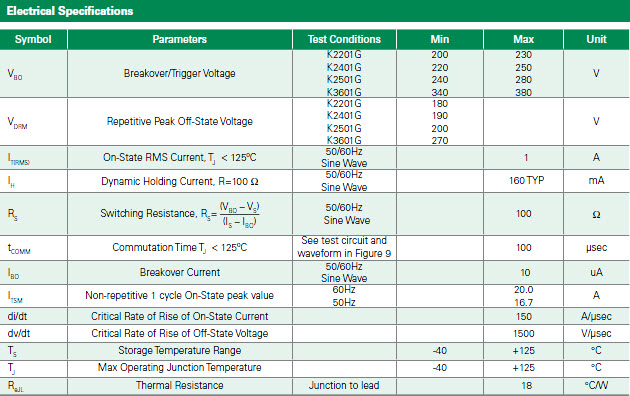

Littelfuse K系列多脉冲SIDAC电气规格
