Microchip Technology SAMW25 SmartConnect Wi-Fi 模块
Atmel SAMW25 SmartConnect Wi-Fi模块采用出色的低功耗2.4GHz IEEE® 802.11 b/g/n Wi-Fi ATWINC1500 SoC（片上系统）以及基于ARM® Cortex®-M0+的Atmel最新微控制器技术。SAMW25模块作为独立端点开发，为设计人员提供了执行完整应用的平台。此一站式系统具有集成式软件解决方案，并支持TLS、SSL、WPA/WPA2等安全协议，以及DHCP、DNS、TCP/IP (IPv4)、UDP、HTTP和HTTPS等网络服务。SAMW25 SmartConnect Wi-Fi模块允许设计人员无需任何802.11、IP协议栈或RF经验便可添加Wi-Fi连接。SAMW25 SmartConnect Wi-Fi模块是物联网 (IoT) 和各种电池供电设备及应用的入门级选择，能满足这些设备与应用在集成WLAN连接的同时兼顾成本与功耗的需求。
The Microchip Technology SAMW25 SmartConnect Wi-Fi Modules opens the door to the Internet of Things for a vast array of battery-powered devices and applications requiring the integration of WLAN connectivity without compromising on cost and power consumption.
特性
- 经认证的Wi-Fi ATWINC1500A-MU-T以及SAMD21应用
- IEEE 802.11 b/g/n 20MHz (1x1) 解决方案
- 2.4GHz ISM频带上支持单个空间流
- 33.863mm x 14.882mm紧凑型封装
- 无线电：
- 输出功率 - 802.11b /11Mbps：17dBm ±1dB
- 802.11g /54Mbps：15dBm ±1dB @ EVM -28dB
- 802.11n /65Mbps：13dBm ±1dB @ EVM -30dB
- 应用处理器：
- Microchip SAMD21 ARM Cortex-M0+微控制器
- 256KB嵌入式闪存和32KB SRAM
- 全速USB设备和嵌入式主机
- CryptoAuthentication™ ATECC508（可选）I/O工作电压：2.7至3.6V
- 功率放大器和板载开关稳压器工作电压：2.7至4.6V
- 支持的电源状态：
- Provision (AP/Sniffer) IDLE LISTEN
- IDLE
- SUSPEND
- 超低功耗片上低功耗休眠振荡器
- 串行主机接口SPI或UART
- 无线软件升级 (OTA)
- 通过FCC、CE、IC和TELEC认证，并符合RoHS标准
- WPA/WPA2 Personal、TLS和SSL安全协议
- DHCP、DNS、TCP/IP (IPv4)、UDP、HTTP和HTTPS网络服务
应用
- IoT applications
- Smart appliances
- Multimedia streaming
- Safety and security
- Home automation
- Consumer electronics
- Industrial automation
规范
- Output power: 17 dBm
- Host interface: SPI, UART
- SPI: 1
- I2C: 2
- Frequency range: 2.412MHz to 2.484MHz
- Rx input sensitivity: -98dB
- Tx current consumption: 172mA
- Rx current consumption: 70mA
- USB transceivers: 2
- Antenna: PCB
- Operating voltage range: 2.7V to 3.6V
- Operating temperature range: -40°C to +85°C
- Pin count: 51
- Package: Surface-mount module
- Dimensions: 33.864mm x 14.908mm x 2.138mm
相关工具
Microchip Technology SAMW25 Xplained Pro Evaluation Kit (ATSAMW25-XPRO)
Evaluation board for the SAMW25 SmartConnect Wi-Fi Modules.
Related Products
Microchip Technology SAM D21 ARM® Cortex®-M0+微控制器
低功耗MCU，引脚数从32到64不等，具有高达256KB闪存和32KB SRAM。
Microchip Technology ATECC508A CryptoAuthentication™器件
加密引擎身份验证器件，具有高度安全的基于硬件的密钥存储。

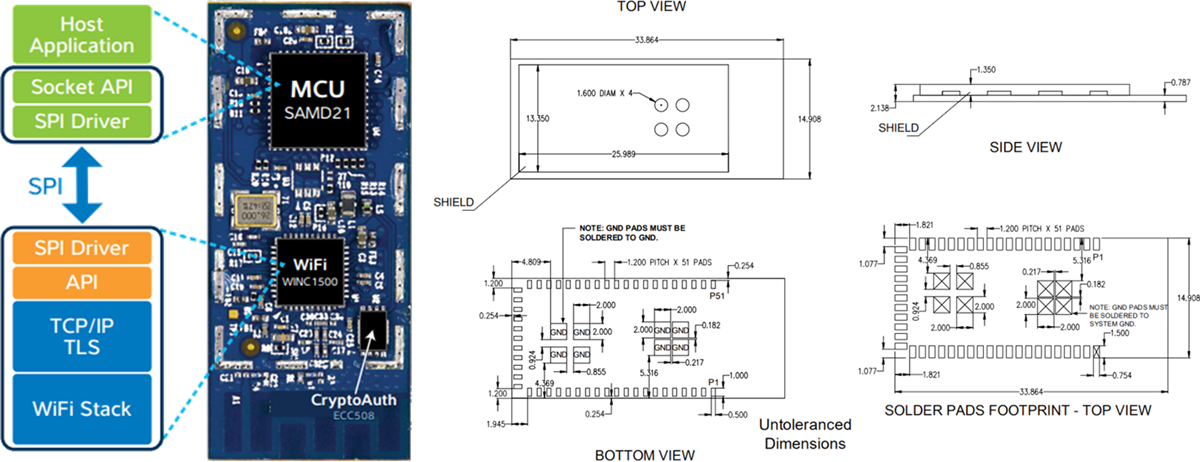

Board Layout
ATSAMW25框图
