Microchip Technology ADM00861 230VAC LED负载板
Microchip Technology ADM00861 230VAC LED负载板设计用于搭配CL8800 LED驱动器板 (ADM00866) 或CL88030 LED驱动器板 (ADM00860)，演示Microchip Technology CL8800和CL88030顺序线性LED驱动器的性能。
ADM00861 230VAC LED负载板具有12个LED，分为4个单击组。 10线扁平电缆输入连接器可轻松连接ADM00866或ADM00860 LED驱动器板。该驱动器板和负载板共同演示CL8800或CL88030，驱动来自交流主电源的低电流LED。板载NTC热敏电阻提供过温保护，PTC热敏电阻提供过流保护。无需额外的电容器、EMI滤波器或功率因数连接电路。
特性
- 用于评估：
- CL8800顺序线性LED驱动器
- CL88030顺序线性LED驱动器
- 12个串联LED (OSRAM DURIS S 8 LED GW P9LR31.EM)，通过依次单击4下来驱动
- LED负载引脚翅式散热片
- Murata PRG18BC3R3MM1RB 3.3Ω PTC热敏电阻
- Murata NCP18WM474J03RB NTC 470kΩ热敏电阻
- 10线扁平电缆输入连接器
- 热双面胶带
- 需要 CL8800 LED驱动器板 (ADM00866) 或CL88030 LED驱动器板 (ADM00860)
相关产品
Microchip Technology ADM00860 230VAC LED驱动器评估板
用于CL88030顺序线性离线LED驱动器的演示平台和设计参考。
接线图

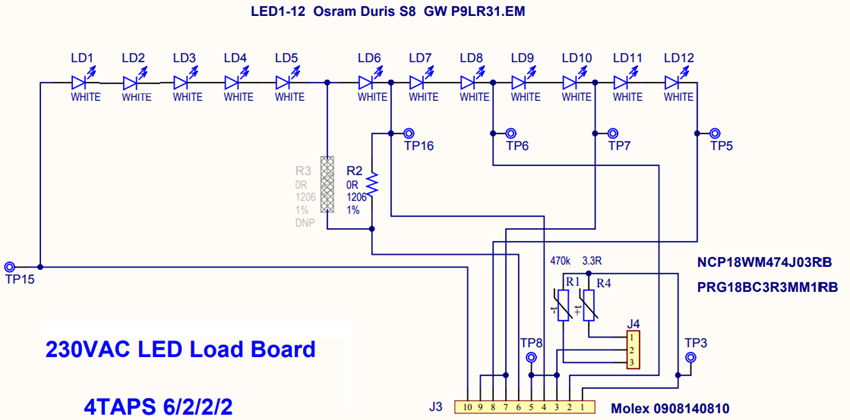

示意图
发布日期: 2018-07-06
| 更新日期: 2022-11-09
