Atmel / Microchip ATmega128RFA1无线模块

Microchip Technology ATmega128RFA1无线模块是基于AVR增强型RISC架构的低功耗CMOS 8位微控制器，集成适用于2.4GHz ISM（工业、科学、医疗) 无线电频段的高数据速率收发器。ATmega128RFA1的吞吐量接近1MIPS/MHz，可提供最佳功耗与处理速度。集成的无线电收发器可提供250kb/s至2Mb/s的高数据速率、帧处理能力、出色的接收器灵敏度和高发射输出功率（可实现非常稳健的无线通信）。

ATmega128RFA1无线模块的AVR内核将丰富的指令集与32个通用工作寄存器相结合。32个寄存器直接连接到算法逻辑单元 (ALU)。可以通过在一个时钟周期内执行一条指令来访问两个独立的寄存器。由此产生的架构代码效率非常高，同时吞吐量比传统CISC微控制器快达10倍。该系统包括内部电压调节以及高级电源管理。由于漏电流小，因此可延长电池的使用寿命。

该无线电收发器是完全集成的ZigBee解决方案，使用极少外部元件。它具有出色的射频性能、低成本、小尺寸和低电流消耗等特性。该无线电收发器包括晶体稳定型小数N分频频率合成器、发射器和接收器以及具有扩展和解扩展功能的全直接序列扩频信号 (DSSS) 处理能力。ATmega128RFA1与IEEE802.15.4-2011/2006/2003和ZigBee标准完全兼容。

ATmega128RFA1具有128KB系统内可编程 (ISP) 闪存（具有同时读写功能）、4KB EEPROM以及16KB SRAM。借助片上ISP闪存，可通过SPI串行接口、传统的非易失性存储器编程器或在AVR内核上运行的片上引导程序对程序存储器在系统内重新编程。

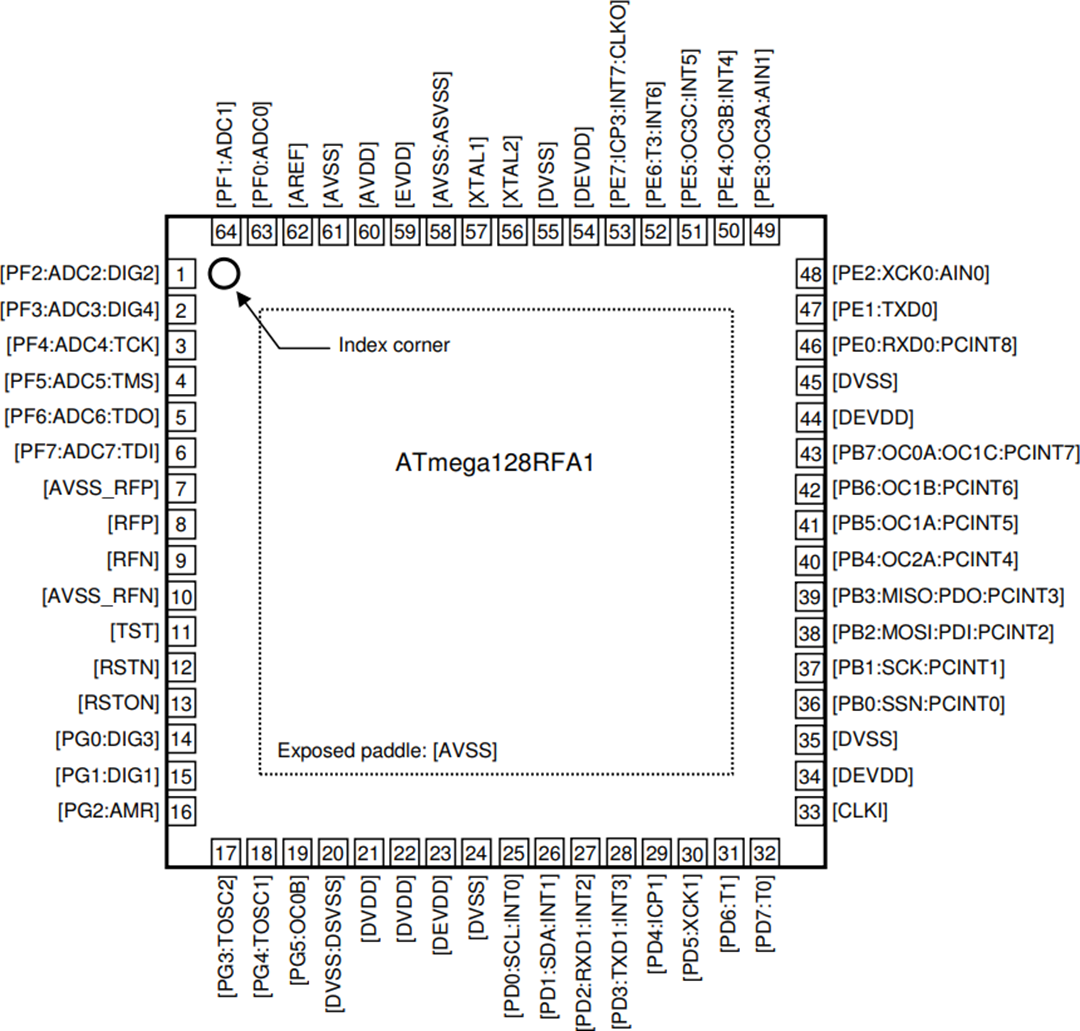

ATmega128RFA1无线模块采用符合RoHS指令的64焊盘QFN（四方扁平无引线）封装。

特性

高性能、低功耗AVR 8位微控制器
先进的RISC架构
- 135个功能强大的指令
- 32×8通用工作寄存器
- 在16MHz、1.8V时具有高达16MIPS的通量
- 片上两周期乘法器
非易失性程序和数据存储器
- 128KB系统内可自编程闪存
- 4KB EEPROM
- 16KB内部SRAM
JTAG（符合IEEE标准1149.1）接口
- 边界扫描能力，符合JTAG标准
- 支持广泛的片上调试
- 通过JTAG接口编程闪存、EEPROM、保险丝和锁定位
外设特性
- 多个定时器/计数器和PWM通道
- 实时计数器，带独立振荡器
- 10位、330ks/s模数转换器；模拟比较器；片上温度传感器
- 主/从SPI串行接口
- 两个可编程串行USART
- 字节导向的两线串行接口
高级中断处理程序
带独立片上振荡器的看门狗定时器
上电复位和低电流掉电检测器

高级节能模式
完全集成的低功耗收发器，适用于2.4GHz ISM频段
- 支持的数据速率：250kb/s、500kb/s、1Mb/s、2Mb/s
- -100dBm RX灵敏度；TX输出功率高达3.5dBm
- 硬件辅助MAC（自动确认、自动重试）
- 32位IEEE 802.15.4符号计数器
- 基带信号处理
- SFD检测、扩展；解扩展；帧；CRC-16计算
- 天线分集和TX/RX控制
- TX/RX 128字节帧缓冲器
硬件安全（AES、真随机数发生器）
集成晶体振荡器（32.768KHz和16MHz，需要外部晶振）
38条可编程I/O线路
电源电压范围为1.8V至3.6V，带集成稳压器
针对Rx/Tx和AVR的超低功耗（1.8V至3.6V）：＜18.6mA
- CPU活动模式 (16MHz)：4.1mA
- 2.4GHz收发器：RX_ON 12.5mA/TX 14.5mA（最大TX输出功率）
- 深度睡眠模式：在25°C时<250nA
速度等级：1.8V至3.6V时高达16MHz
封装
- 64焊盘QFN（符合RoHS指令/完全绿色）
- 工业温度范围：-40°C至125°C
