Microchip Technology ATMXT640UD maXTouch®触摸屏控制器
Microchip Technology ATMXT640UD maXTouch®触摸屏控制器优化用于工业、电器或医疗设计中使用的高达9.7"的显示面板。ATMXT640UD的HA1型号专门设计用于需要功能安全的应用。这些器件通过IEC/UL 60730 B类认证，具有独特的安全相关功能，系统关闭可通过触摸屏上直观的软按钮实现，就不再需要外部经安全认证的停止或取消按钮及相关的微控制器 (MCU)。ATMXT640UD允许家电检测触摸屏相关故障，并通过各种自检功能自动关断电器。
ATMXT640UD maXTouch触摸屏控制器采用专有的差分触摸感应，具有无与伦比的抗噪性，即使在恶劣环境中也能确保出色的触摸性能。该器件可通过各种叠加材料和厚度来检测和跟踪多指厚手套触摸，即使在潮湿、水甚至盐雾的情况下也是如此。这些特性与高采集速度相结合，可提供快速、准确、可靠的触摸解决方案。ATMXT640UD控制器还具有诊断功能，可连续监控触摸系统的完整性。
Microchip Technology ATMXT640UD maXTouch触摸屏控制器采用6.0mmx6.0mm UFBGA-88封装，工作温度范围为-40°C至+105°C。
特性
- 功能安全（仅限HA1型号）
- UL/IEC 60730 B类支持
- 上电自诊断，运行中定期测试
- 心跳（活着的）信号输出至主机
- maXTouch自适应传感技术
- 多达32条（发射）线路和20条（接收）线路，用于触摸屏和/或关键阵列
- 最多可为触摸传感器分配640个节点
- 触摸屏尺寸为9.7"（16:10纵横比），假设传感器电极间距为6.5mm。其他尺寸可采用不同的电极间距和适当的传感器材料实现
- 密钥
- 除了触摸屏外，还可分配多达32个节点作为互电容传感器键，定义为一个键阵列（取决于X和Y线路及其他配置的可用性）
- 支持多达3个互电容通用键，替代触摸屏键阵列（取决于其他配置）
- 支持相邻键抑制 (AKS) 技术，防止错误按键
- 触摸传感器技术
- 分立式/电池外支持，包括玻璃和PET薄膜传感器
- On-cell/touch-on显示器支持，包括TFT、LCD (ITPS、IPS) 和OLED
- 具有显示刷新定时功能的同步
- 支持标准（例如钻石）和专有传感器模式
- 前面板材料和设计
- 与PET或玻璃配合使用，包括曲线的配置（配置和堆叠要由Microchip或Microchip有资质的触摸传感器模块合作伙伴批准）
- 10.0mm玻璃（或5.0mm PMMA），带裸手指（取决于传感器尺寸、触摸尺寸、配置和堆叠）
- 6.0mm玻璃（或3.0mm PMMA），带多指5mm手套（相当于2.7mm PMMA）（取决于传感器尺寸、触摸尺寸、配置和堆叠）
- 支持非矩形传感器设计（例如圆的、倒圆角或带有切口）
- 数据存储
- 多达64字节自定义用户数据（非CRC和校验）
- 节能
- 可编程超时，用于从活动状态自动转换为空闲状态
- 流水线模拟传感检测和数字处理，以优化系统功率效率
- 增强型算法
- 可消除显示噪声的镜头弯曲算法
- 可消除意外的大范围触摸的触摸抑制算法，如手掌
- 触摸性能
- 湿气/水补偿
- 冷凝或直径小于22.0mm的水滴不会造成错误触摸
- 单指跟踪冷凝或直径小于22.0mm的水滴
- 支持互电容和自电容测量，可实现可靠的触摸检测
- 支持P2P互电容测量，用于额外敏感的多点触摸感应
- 噪声抑制技术，可抑制环境和电源线噪声
- 在1Hz至1kHz正弦波形间高达240VPP（无触摸）
- IEC 61000-4-6、10Vrms、A类（正常触摸操作）传导噪声抑制
- 手写笔支持
- 支持1.5mm触点直径的无源手写笔，具体取决于配置、堆叠和传感器设计
- 突发频率
- 灵活动态的Tx突发频率选择，可减少EMC干扰
- 可配置Tx波形整形，以减少辐射
- 扫描速度
- 十次触摸≥90Hz的典型报告速率（取决于配置）
- 初始触摸延迟（在空闲时首次触摸）：<25ms（具体取决于配置）
- 可通过配置实现功率和速度优化
- 湿气/水补偿
- 片上手势
- 报告单触控和双触控手势
- 应用接口
- I2C客户端接口，用于与器件进行主通信，支持标准模式（高达100kHz）、快速模式（高达400kHz）、快速模式+（高达1MHz）、高速模式（高达4MHz）
- 可选第二个SPI接口，用于单独发消息（高达8MHz）
- 两个独立中断，用于指示对应接口上是否有消息
- 其他硬件调试接口读取原始数据进行调谐和调试
- 电源
- 数字 (VDD)：3V（标称值）
- 数字I/O (VDDIO)：3V（标称值）
- 模拟 (AVDD)：3V（标称值）
- 高压内部X线路驱动 (XVDD) 6V或9.9V，带内部电压泵
- 物理特性
- 工作温度范围：-40°C至+105°C
- 6.0mm x 6.0mm x 0.6mm UFBGA-88封装；0.5mm脚距
应用
- HMI接口，用于工业、电器或医疗设计
- 需要UL/IEC 60730 B类功能安全（仅限HA1型号）的应用
相关产品
Microchip Technology ATMXT448UD maXTouch®触摸屏控制器
针对需要功能安全的高达8.3"的电器显示面板进行了优化。
开发工具
Microchip Technology ATEK-MXT640UD-A评估套件 (EV52F23A)
用于开发基于ATMXT640UD maXTouch®触摸屏控制器应用的完整套件。
Microchip Technology ATMXT640UD-DEV-PCB控制板 (EV43U30A)
预先安装有ATMXT640UD maXTouch®触摸屏控制器的开发板。

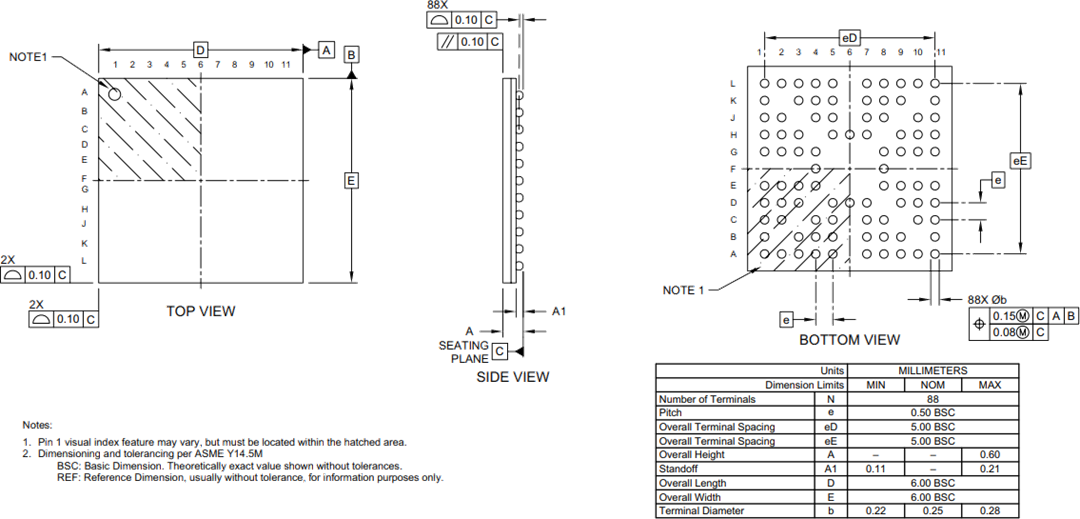

封装外形
发布日期: 2021-11-18
| 更新日期: 2022-03-11
