Microchip Technology Xplained Pro入门套件

Microchip Technology Xplained Pro入门套件 (ATWINC1500-XSTK) 是一款用于评估低成本、低功耗ATWINC1500 802.11 b/g/n WiFi^®网络控制器模块的硬件平台。ATWINC1500-XSTK Xplained Pro入门套件由Atmel Studio集成开发平台提供支持，可轻松访问ATWINC1500的各项特性，并说明了如何将该器件集成到定制设计中。Xplained Pro开发套件包括板载嵌入式调试器，无需外部工具即可对驱动ATWINC1500的SAMD21微控制器进行编程或调试。Xplained Pro扩展套件提供额外的外设，以扩展电路板的特性并简化定制设计的开发。

特性

SAMD21 Xplained Pro评估板 (ATSAMD21-XPRO)
- SAMD2微控制器
- USB接口
- 嵌入式调试器
- 8Mbit串行闪存
- Xplained Pro扩展排针 (3)
WINC1500 Xplained Pro扩展板 (ATWINC1500-XPRO)
- 连接到Xplained Pro扩展排针
- 安装在ATWINC1500 Xplained Pro扩展板上的ATWINC1500
- 连接到主机MCU的ATECC508 CryptoAuthentication器件

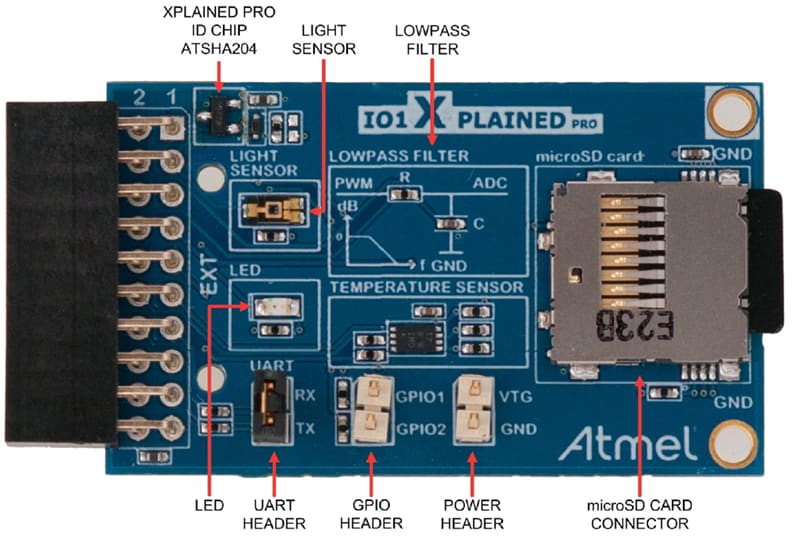

I/O1 Xplained Pro扩展板 (ATIO1-XPRO)
- 连接到Xplained Pro扩展排针
- Atmel Studio中用于板识别的Auto-ID
- SPI：microSD卡支架+ microSD卡
- PWM：ADC LED控制和滤波器输入
- ADC：光传感器和PWM信号滤出到ADC中
- UART：借助引脚排针实现的环回接口
- I²C：带EEPROM的温度传感器
- GPIO：可在100mil间距接头上提供备用GPIO
两根USB Type A转Micro B电缆 (1.5m)
