Microchip Technology BM71-XPRO扩展板 (DM164146)
Microchip Technology BM71-XPRO扩展板 (DM164146) 是一款附加板，设计用于轻松为Microchip的Xplained Pro (XPRO) 开发工具添加BLUETOOTH®低功耗 (BLE) 功能。BM71-XPRO扩展板设有基于IS1871 RF片上系统 (SoC) 的BM71 BLE模块。BM71-XPRO可用于扩展至SAMx或AVRx XPRO板，也可用作独立器件。BM71-XPRO由集成开发平台Atmel Studio提供全方位支持，其提供预定义的应用程序和 示例。
特性
- MCP2200 USB-UART桥接器，用于主机PC操作
- 板载3.3V LDO，用于电源调节
- 板载SPI闪存，用于存储固件图像 (DFU OTA)
- GPIO引脚测试点 (P1_3)
- 重置按钮
- 使用DIP开关进行控制
- BM71工作模式
- LED
- GPIO引脚
- 无源RC滤波器，用于PWM和ADC输入
- Atmel Studio (ASF3) 提供预定义的应用示例
- XPRO扩展接头
- 电流测量接头引脚
- 两个电源：
- Micro USB
- XPRO连接器
相关开发工具
Microchip Technology Xplained Pro评估套件
该平台包括用于开发Atmel MCU的若干MCU板和扩展板。

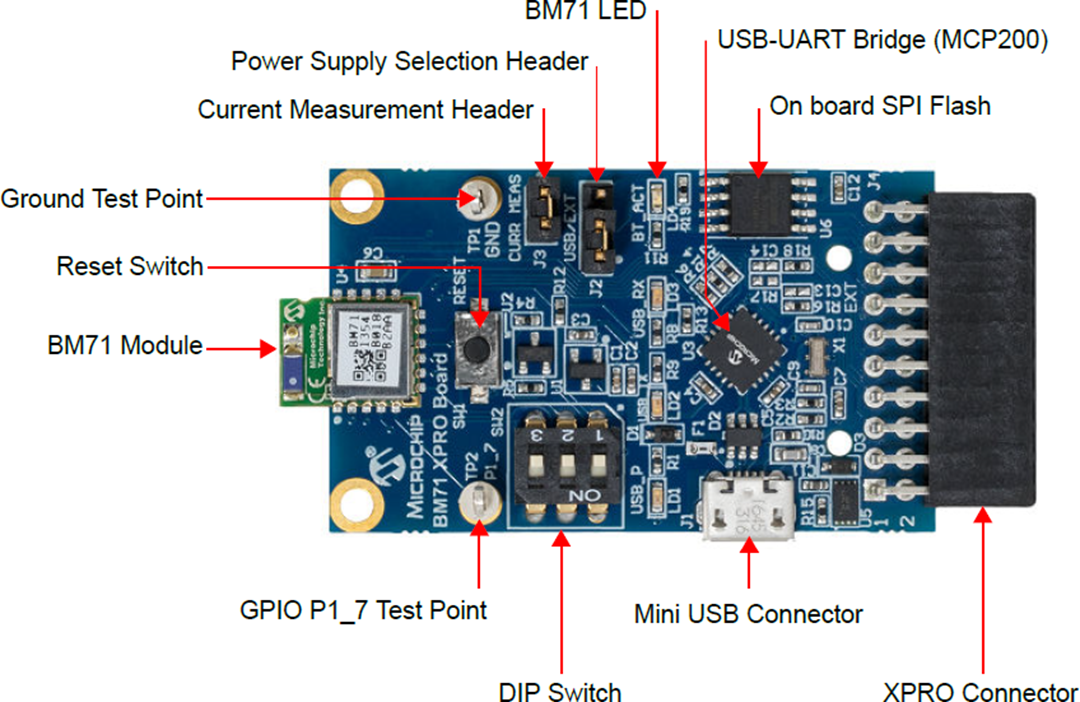

板布局
