Microchip Technology DM164152 BM83蓝牙音频开发板

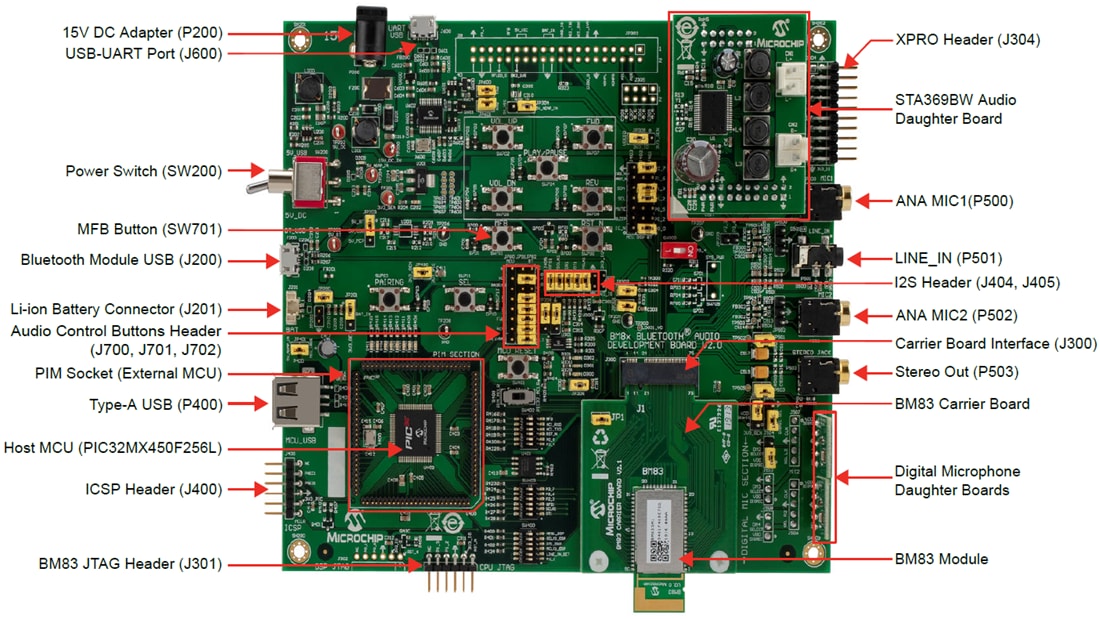

Microchip DM164152 BM83蓝牙音频开发板可让用户评估和演示BM83音频模块和IS2083BM片上系统 (SoC) 的功能。该开发板是完整的一体化解决方案，用于开发多种蓝牙音频应用，包括便携式扬声器和耳机。DM164152具有用于主机MCU模式应用的板载PIC32、可提高音频质量的外部编解码器、可捕获语音音频的数字麦克风、LED指示灯以及用于简化开发的按钮。
特性
- 蓝牙5认证型BM83模块
- 辅助输入、麦克风输入和立体声输出端口
- 板载热敏电阻
- 2个用于蓝牙子系统的LED以及其他各种可由板载MCU配置的LED
- JTAG编程/调试端口、USB转UART端口、XPRO接头接口
- 锂离子电池连接器、15V DC电源插孔和USB电源
套件内容
- 板载微控制器 (PIC32MX450F256L) 便于操作和演示特性
- 用于外部微控制器 (MCU) 的插入式模块 (PIM) 插槽
- STMicroelectronics编解码器 (STA369BW) 子板
- 两个数字麦克风（Knowles的SPH0641LU4H-1）子板
- 用于IS2083BM调试的J-Link 6引脚适配器板（请联系Microchip了解有关SDK的信息）
- 板载键盘矩阵（音频控制按钮），可由BM83模块或板载PIC32 MCU控制
必要设备
- 硬件
- BM83 Bluetooth®音频开发板
- 安装在BM83载板上的BM83模块
- 支持蓝牙的智能手机
- 采用Android 4.3或更高版本的Android™设备
- iOS：iPhone® 4S或更高版本
- 带有USB端口的Windows®主机
- 扬声器、麦克风或耳机
- Type-A转Micro-B USB电缆
- STA369BW音频子板
- 数字麦克风子板
- 15V DC电源适配器
- MPLAB® REAL ICE™/MPLAB ICD 3/PICkit™ 3
- J-Link 6引脚适配器板
- 软件
- IS2083固件
- 主机MCU固件
- isUpdate工具
- Config GUI工具
- MPLAB集成开发环境 (MPLAB X IDE) 工具
- 面向智能手机的Microchip蓝牙音频应用
