Microchip Technology DSC557双输出MEMS时钟发生器

Microchip Technology DSC557双输出MEMS时钟发生器是一款无晶振双输出PCI express时钟发生器，符合Gen1、Gen2、Gen3和Gen4规范。 DSC557无需外部石英晶体，因此显著提高了可靠性并加速了产品开发。DSC557-03时钟发生器具有输出使能/禁用功能，可在OE低电平时禁用输出。该器件有两种不同封装可供选择：节省空间的14引脚QFN（电路板空间减少77%）和16引脚TSSOP，可 “直接替代” 现有的ICS557-03时钟。

Microchip Technology DSC557-03时钟发生器的工作电源电压范围为2.25V至3.6V，温度范围为-40°C至85°C。该时钟发生器的输出格式还可提供低压CMOS、LVDS和HCSL的任意组合。典型应用包括网关、VoIP、无源光纤网络、工业、医疗、安全系统、办公自动化和智能电视。

特性

  • 符合PCIe Gen1/2/3/4常用时钟规范
  • 集成MEMS谐振器，无需外部25MHz晶体
  • 提供100MHz HCSL/LVDS/LVCMOS选项
  • 宽温度范围
    • 外部工业：-40°C至+105°C
    • 工业：-40 °C至+85 °C
    • 商业：-20 °C至+70 °C
  • 电源电压范围：2.25 V至3.6 V
  • 低功耗
    • 比竞争产品低30%
  • 出色的抗冲击和抗振动性
    • 符合MIL-STD-883标准
  • 节省空间的14引脚QFN封装
  • 无铅，符合RoHS指令

应用

  • 通信/网络
    • 以太网
    • 1G、10GBASE-T/KR/LR/SR和以太网光纤通道 (FCoE)
    • 路由器和交换机
    • 网关、VoIP和无线接入点
    • 无源光网络
  • 存储器
    • SAN、NAS、SSD和JBOD
  • 嵌入式应用
    • 工业、医疗和航空电子
    • 安防系统和办公自动化
    • 数字标牌、POS等
  • 消费类电子产品
    • 智能电视、蓝光和机顶盒

框图

框图 - Microchip Technology DSC557双输出MEMS时钟发生器

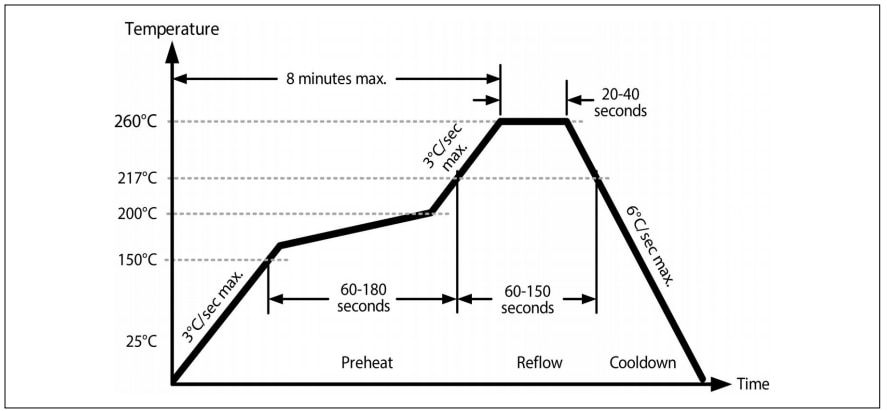

焊接回流方法

性能图表 - Microchip Technology DSC557双输出MEMS时钟发生器

支持配套资料

应用说明

手册
