Microchip Technology dsPIC33CK LVMC开发板 (DM330031)
Microchip Technology dsPIC33CK低压电机控制 (LVMC) 开发板 (DM330031) 提供采用dsPIC33CK数字信号控制器 (DSC) 的电机控制开发平台。 该LVMC开发板 为无刷直流 (BLDC)、永磁同步电机 (PMSM) 和内部永磁 (IPM) 电机控制应用提供参考设计。LVMC开发板非常适合用于在12V至48V电压范围内工作且连续电流高达10A的电机控制应用的原型设计。与可选的风扇或散热片搭配使用时，该LVMC开发板还可支持高达20A电流。
该LVMC开发板采用高性能、单核Microchip Technology dsPIC33CK256MP506 DSC，具有256KB闪存和8对高级电机控制PWM。DSC还集成三个3.5MSPS ADC，用于实施数学密集型电机控制算法，例如无传感器FOC、初始位置检测 (IPD) 和磁场衰减 (FW)。
该开发板包括两个mikroBUS™接头，可轻松扩展以满足各种应用需求。它还具有高速USB转UART接口，用于调试，并使用图形PC工具（例如X2C Scope或RTDM）监控控制算法中的关键参数。
LVMC开发板支持通过霍尔传感器、无传感器BEMF测量相位电压或带有单、双或三分流电阻器电流检测电路的磁场定向控制 (FOC) 对有传感器六步梯形或正弦控制进行应用开发。这种架构灵活性使用户能够评估各种设计技术，以满足应用需求，平衡成本和性能。
特性
- dsPIC33CK256MP506 DSC，带256KB闪存
- 三相电机控制电源级
- 输入直流电压：12V至48V
- 环境温度为+25°C时，标称相位RMS电流为10A
- 电机相位电流反馈，实现PMSM/BLDC电机的磁场定向控制 (FOC)
- 直流总线电流反馈，用于过流保护和实现单分流电流重建算法
- 直流总线电压反馈，用于过压保护
- 相位电压反馈，实现无传感器梯形控制
- 霍尔传感器接口
- 正交编码器接口 (QEI)
- 板载温度传感器，用于监控MOSFET温度
- 可选外部温度传感器（热敏电阻）接口
- 调试串行接口（USB转UART）
- 板载PICKit (PKoBv4) ，用于编程和调试
- 两个mikroBUS™插座，通过插入mikroBUS附加板支持连接、传感器和通信接口
- 用户接口元件：
- 两个调试LED
- 一个电位器
- 三个按钮
- PWM指示LED
- 上电状态指示LED
- 辅助电源，为外部接口和板载电路供电
支持的器件
Microchip Technology dsPIC33CK 16位数字信号控制器
将MCU的控制属性与DSP的计算能力集成在单一内核中。
Microchip Technology dsPIC33CK256MC50x 100MHz高性能DSC
16位数字信号控制器 (DSC)，具有高速PWM和 CAN灵活数据速率 (CAN FD)。
Microchip Technology EV12F76A DSPIC33CJ电机控制入门套件
用于快速建立低压三相BLDC电机应用原型的解决方案。
板布局

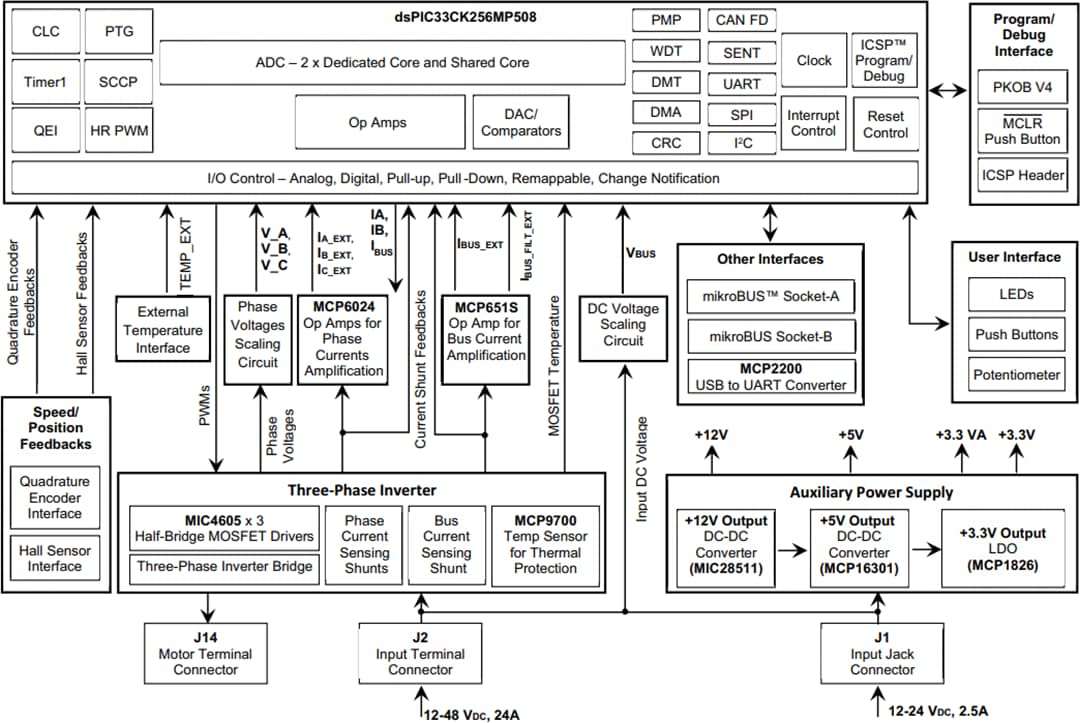

框图
