Microchip Technology dsPIC33CK1024MP710数字信号控制器

Microchip Technology dsPIC33CK1024MP710数字信号控制器 (DSC) 具有高分辨率PWM和CAN灵活数据速率 (CAN FD)，可提供实时确定性性能，支持高性能控制应用。dsPIC33CK1024MP710控制器采用单个100MHz dsPIC® DSC内核，具有集成DSP和增强型片上外设，用于高级检测/控制、稳健的常见嵌入式应用、电机控制、数字电源和高性能嵌入式应用。这些DSC可实现高性能、精密电机控制系统的设计，这些系统更节能、运行更安静，并延长电机寿命。

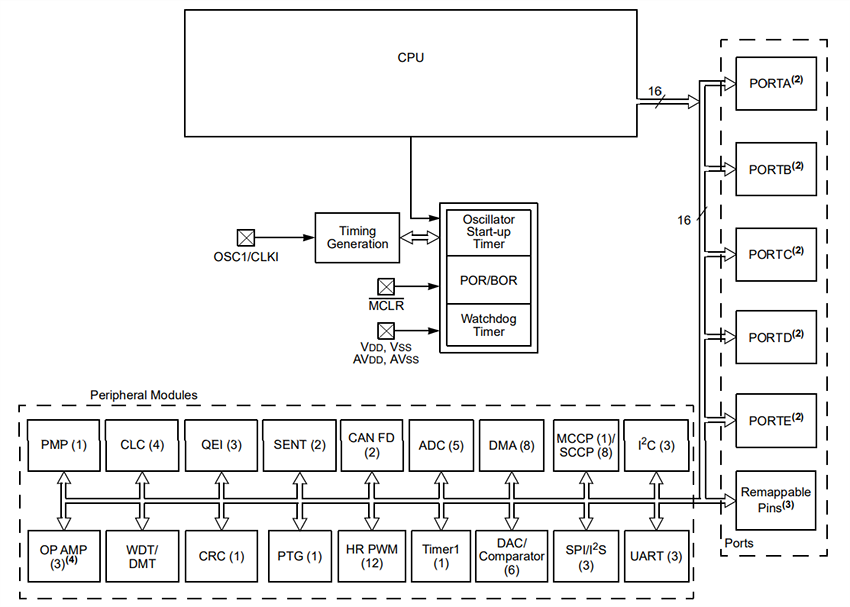

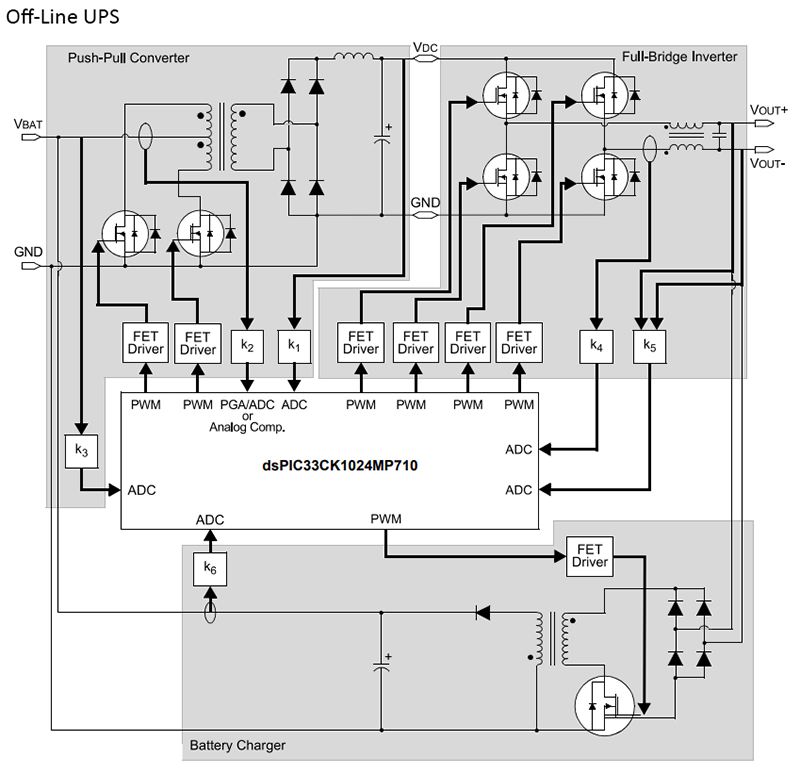

Microchip Technology dsPIC33CK1024MP710系列可控制BLDC、PMSM、ACIM、SR和步进电机。该DSC非常适合用于开关模式电源（交流/直流、直流/直流、 UPS和PFC），可对降压、升压、反激式、半桥、全桥、LLC和其他电源电路进行高精度数字控制，实现尽可能高的能效。这些器件还非常适合用于高性能通用/稳健应用。

特性

符合AEC-Q100标准
工作条件
- 3V至3.6V，-40°C至+125°C（直流至100MIPs）
- 3V至3.6V，-40°C至+150°C（直流至70MIPs）
dsPIC33CK CPU
- 256Kb至1024Kb程序闪存（带ECC）和128Kb数据RAM
- 快速六周期除法
- 双分区闪存，用于LiveUpdate功能
- LiveUpdate
- 代码高效（C和汇编语言）架构
- 40位宽累加器
- 单周期 (MAC/MPY)，双数据提取
- 单周期，混合符号MUL加硬件除法
- 支持32位乘法
- 5组中断情景选择寄存器，用于快速中断响应
- 零开销循环
- RAM内存内置自检 (MBIST)
时钟管理
- 快速RC (FRC)
- 内部振荡器
- 可编程PLL和振荡器时钟源
- 参考时钟输出
- 故障安全时钟监控器 (FSCM)
- 快速唤醒和启动
- 带分频器（244小数）的8MHz备份FRC (BFRC)，可提供标称32.768kHz输出，占空比为50%
电源管理
- 低功耗管理模式：睡眠、空闲和打盹
- 集成上电复位和欠压复位
高分辨率PWM，精细边缘布局
- 多达12个PWM通道
- 250ps PWM分辨率
定时器、输出比较和输入捕获
- 1个通用16位定时器
- 外设触发发生器 (PTG) 模块
- 8个SCCP模块
  - 定时器、捕获/比较和PWM模式
  - 16位或32位时基
  - 16位或32位捕获
  - 四深捕获缓冲器
  - 完全异步工作，可在睡眠模式下工作
- 9个MCCP/SCCP模块，包括定时器、捕获/比较和PWM
  - 1个MCCP
  - 8个SCP
  - 16位或32位时基
  - 16位或32位捕获
  - 四深捕获缓冲器

高级模拟
- 5个ADC模块
  - 12位3.5Msps ADC
  - 多达27个转换通道
  - 250ns转换延迟
- 6个DAC/模拟比较器模块
  - 12位DAC，带硬件斜率补偿
  - 15ns模拟比较器
- 共享DAC/模拟比较器输出
- 3个运算放大器模块，20MHz GBW
  - 摆率：40V/s
  - 失调：±1mV
通信接口
- 3个UART模块，支持DMX和LIN/J2602协议
- 3个4线SPI/I²S模块
- 2个CAN灵活数据速率 (FD) 模块
- 3个I²C模块，支持SMBus
- PPS支持函数重映射
- 2个SENT模块
8个直接内存访问 (DMA) 通道
外设
- 3个正交编码器接口 (QEI)，具有4个输入（A相、B相、主页和索引）
- 8个可配置逻辑单元 (CLC)，具有内部连接，用于选择外设和PPS
- 2个电流偏置发生器 (CBG)
支持调试器开发
- 在线和在应用编程
- 3个复杂断点和5个简单断点
- 符合IEEE 1149.2标准 (JTAG) 边界扫描
- 跟踪缓冲器和运行时监视
安全性
- DMT (Deadman定时器）
- ECC（纠错码），用于闪存
- WDT (看门狗定时器）
- CodeGuard™安全装置
- CRC（循环冗余校验）
- 通过ICSP™写入禁止闪存OTP
- RAM内存内置自检 (MBIST)
- 双速启动
- 故障安全时钟监控 (FSCM)
- 备用FRC (BFRC)
- 无盖内部稳压器
- 虚拟引脚，用于冗余和监控
符合ISO 26262标准，按照ISO 26262工艺开发
