Microchip Technology EMC1702电流检测和温度监控器
Microchip EMC1702电流检测和温度监控器将高侧电流检测器件与精密温度测量结合在一起。它测量外部检测电阻器上形成的电压，以表示电池或稳压器的高侧电流。它还可以测量源电压，并使用这些测量值来表示成比例功率计算。EMC1702包含额外的双向峰值检测电路，以标记具有可编程时间时长和幅度阈值的瞬时电流尖峰。最后，Microchip EMC1702还包含一个用于温度测量的外部二极管通道和一个用于环境温度测量的内部二极管。
温度测量包括电阻误差校正 (REC)、β补偿和自动二极管类型检测等高级特性。电流检测和温度监控均包括两级保护。一级可以遮护，使ALERT引脚被置为有效。另一级无法遮护，使THERM引脚被置为有效。
特性
- 高侧电流传感器
- 双向电流测量
- 测量源电压并指示功率比
- 电流测量精度：1%
- 在82ms至2.6s范围内集成，具有11位分辨率
- 总线电压范围：3V至24V
- 独立硬件组瞬时电流峰值检测器
- 软件控制，用于编程时间时长和幅度阈值
- 电源选项
- 总线或单独供电，用于低压运行
- 宽工作温度范围：-40°C至+85°C
- 内部温度监控器
- 精度 (-5°C < TA < 85°C)：±1°C
- ALERT和THERM输出，用于温度、电压和过流限制报告
- 一个外部温度监控器
- 精度 (20°C < T DIODE < 110°C)： 1°C，分辨率为0.125°C
- 理想因素设置
- 支持需要BJT/晶体管型号（带贝塔补偿）的45nm和65nm CPU二极管
- 确定外部二极管类型和最佳设置
- 电阻误差校正
- SMBus 2.0接口
- 引脚可选的SMBus地址
- 块读取和写入
- 采用符合RoHS指令的12引脚4mm x 4mm QFN封装
应用
- 笔记本和台式机
- 工业
- 电源管理系统
- 嵌入式应用

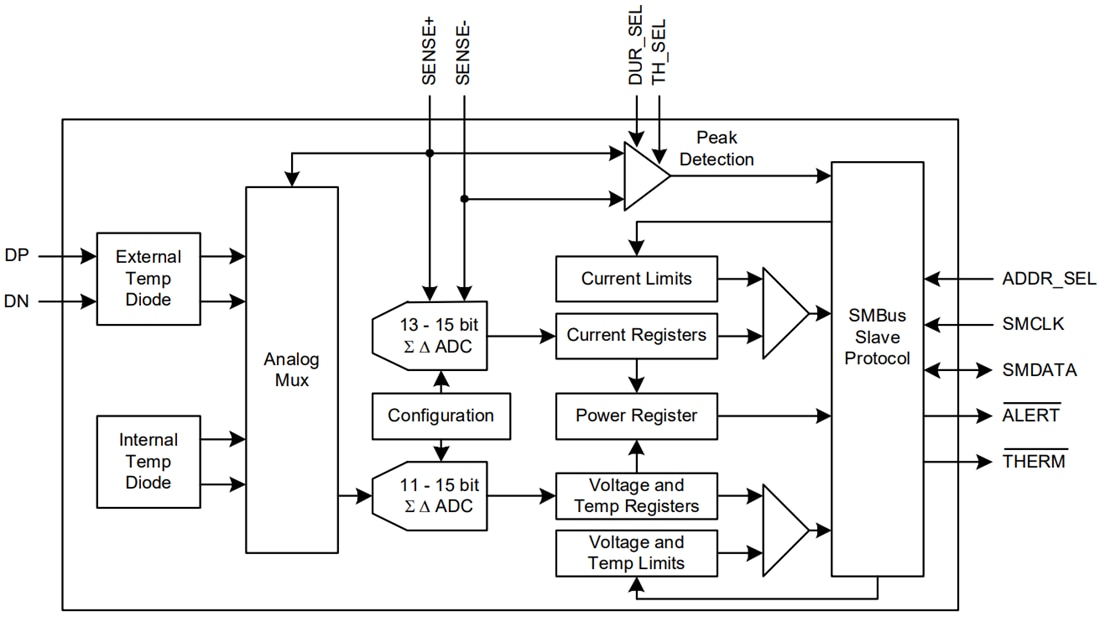

框图
