Microchip Technology EQCO5X31 USB Type-C™评估板

Microchip Technology EQCO5X31 USB Type-C™ 评估板是用于延长USB3 Type-C电缆长度的解决方案。Microchip Technology EQCO5X31板采用设计用于主机和器件侧的EV40G35A Type-C扩展器。该板还使用EV23B43A Type-C中继器，便于两根电缆的耦合和扩展。这些板重新定义USB连接的可能性。

EV40G35A USB 3.2 Gen 1电缆扩展器是一款将EQCO5X31 IC集成到小型USB加密狗中的卡，该加密狗可插入主机和设备末端。EV40G35A扩展卡可支持高达8m至10m的无源USB 3.2 Type-C电缆。

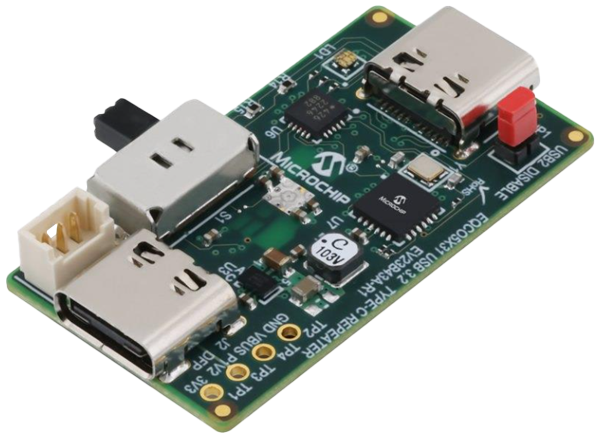

EV23B43A USB 3.2 Gen 1电缆中继器是一款将EQCO5X31 IC集成到小型USB加密狗中的卡，可用于连接和重复两个电缆段。EV23B43A卡可连接和重复两个6m至8m无源USB 3.2 Type-C电缆段。可使用多个中继器将长度扩展至更长。

特性

  • 采用Microchip EQCO5X31的USB 3.2 Type-C中继器和扩展卡
  • EV40G35A - 可延长USB 3.2 Gen 1电缆长度
  • EV23B43A - 用于连接和重复两个USB 3.2 Gen 1电缆段，长度更长
  • 在两个方向上均衡、重新计时和重新驱动USB 3.2 Gen 1（5Gbps）
  • 支持Type-C可逆性和完整VBUS电压范围
  • 对Type-C PD电源协商透明

相关产品

Microchip Technology EQCO5X31 USB 3.2时钟恢复器/转接驱动器

结合了EyeOpen ™和MarginLink ™技术，实现性能和可靠性。

Learn More关于Microchip Technology EQCO5X31 USB 3.2时钟恢复器/转接驱动器 View Products与Microchip Technology EQCO5X31 USB 3.2时钟恢复器/转接驱动器相关

EV40G35A扩展板－布局

Microchip Technology EQCO5X31 USB Type-C™评估板

EV23B43A中继器板－布局

Microchip Technology EQCO5X31 USB Type-C™评估板

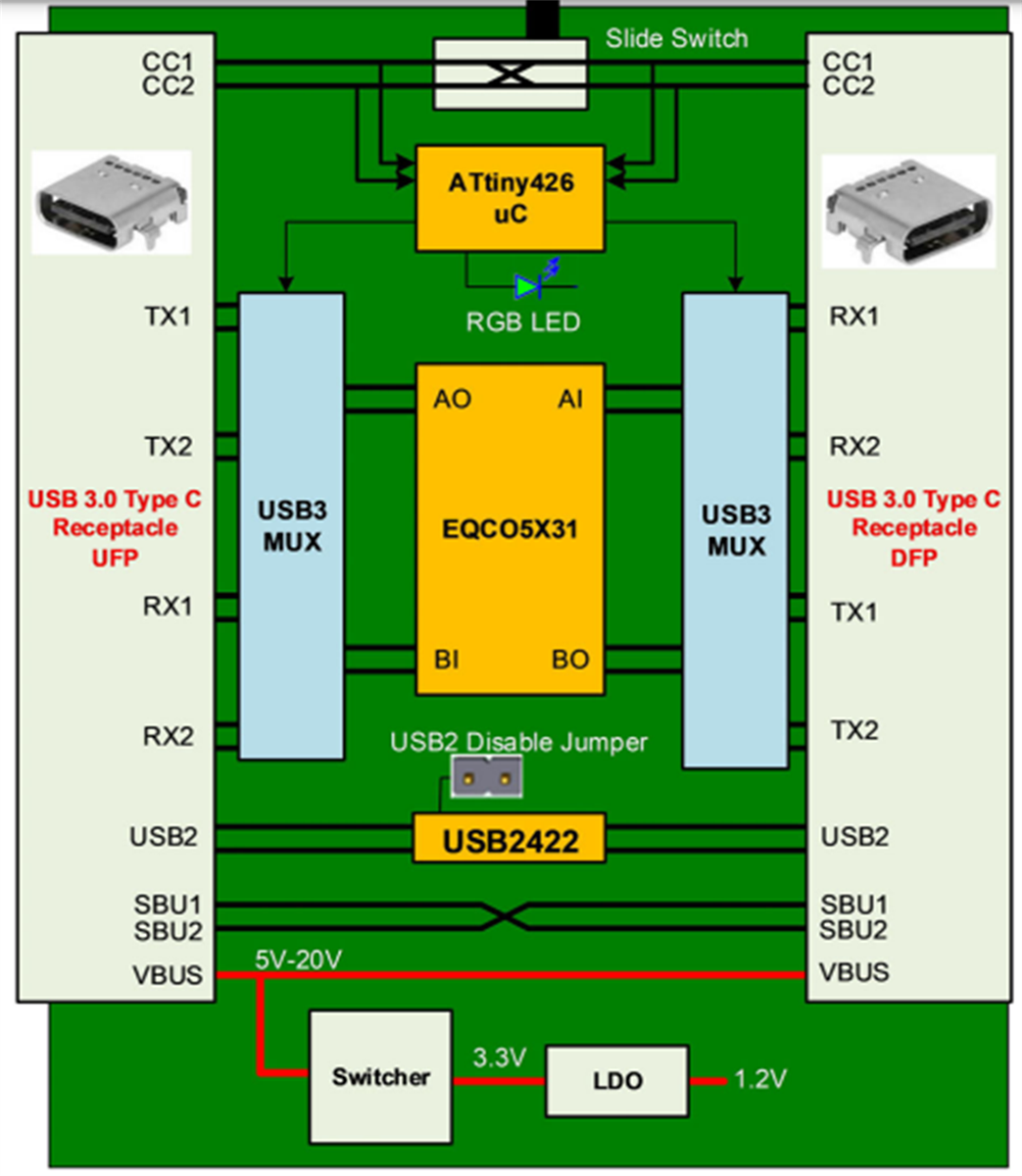

方框图

框图 - Microchip Technology EQCO5X31 USB Type-C™评估板
View Results ( 2 ) Page
物料编号 描述 尺寸
EV40G35A 界面开发工具 EVB-EQCO5X31-TYPE-C EXTENDER 31.86 mm x 14.85 mm
EV23B43A 界面开发工具 EVB-EQCO5X31-TYPE-C REPEATER 35.86 mm x 20 mm
