Microchip Technology PIC16F17576 Curiosity Nano开发板 (EV14L29A)
Microchip PIC16F17576 Curiosity Nano开发板 (EV14L29A) 旨在评估PIC16F17576的能力，该器件是一款低功耗8位微控制器 (MCU)。这款MCU集成了低功耗架构、精确的模拟功能和先进的数字外设，提供了一种有效的单设备方法，用于实现混合信号和传感器解决方案。该评估套件使用户能够将下一个创意推向市场，其开发板小巧便携，可轻松放入口袋。Microchip PIC16F17576 Curiosity Nano评估套件集成了完整的程序和调试能力，为用户的下一代设计提供了全面的支持。
MPLAB X IDE可以用作放大镜使用，用于检查用户的MCU并逐步完成调试过程。免费且易于使用的图形编程工具MCC使用户能够直观地对目标MCU进行编程。
特性
- PIC16F17576微控制器
- 12位差分模数转换器 (ADCC)，采样率高达300ksps
- 两个10位数模转换器 (DAC)
- 多达四个运算放大器
- 低功耗电压基准模块 (VREFLP)
- 2个模拟比较器
- 比较器模块 (CMP)
- 低功耗比较器模块 (CMPLP)
- 模拟外设管理器 (APM)
- 一个机械式用户开关
- 一个黄色用户LED
- 一个32.768 kHz晶体
- 板载调试器
- Microchip MPLAB® X IDE中的电路板识别
- 一个绿色电源及状态指示LED
- 编程和调试
- 虚拟串行端口 (CDC)
- 两个逻辑分析仪通道 (DGI GPIO）
- USB供电
- 可调目标电压
- MIC5353 LDO稳压器，由板载调试器控制
- 输出电压范围：1.8 V至5.1 V（受USB输入电压限制）
- 最大输出电流：500 mA
应用
- 电机控制系统
- 电源转换与管理
- 传感器接口和信号调理
- 照明控制
- 消费电子和工业自动化
- 便携式电池供电设备

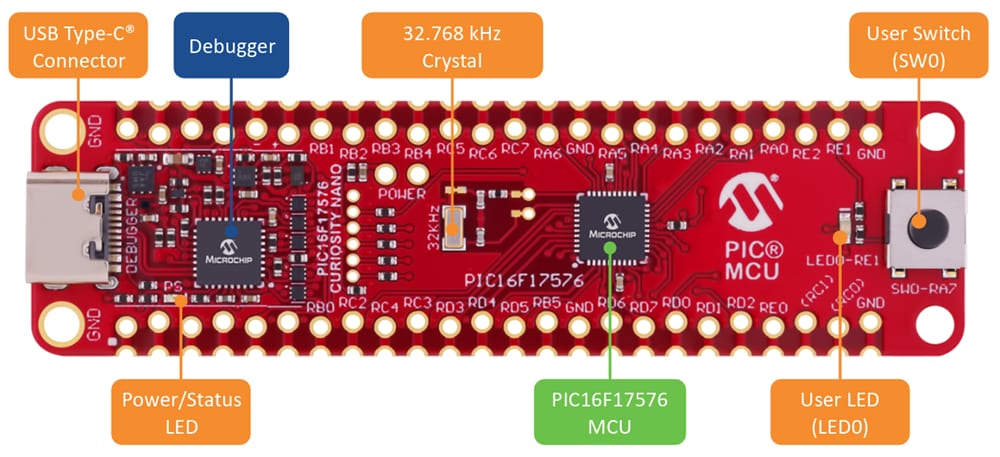

概述
方框图
相关微控制器
Microchip Technology PIC16F175x低功耗8位微控制器 (MCU)
为多种嵌入式应用提供高性能和高能效。
开发工具
Microchip Technology 用于Click Boards™的Curiosity Nano Base (AC164162)
设计用于轻松连接Curiosity Nano套件和Mikroe Click Boards™。
Microchip Technology EV58G97A Curiosity Nano Explorer板
探索和测试微控制器外设Curiosity Nano的功能。
发布日期: 2025-11-12
| 更新日期: 2025-12-02
