Microchip Technology EV71S00A MIC21LV32评估板
Microchip Technology EV71S00A MIC21LV32评估板方便全面评估MIC21LV32功能的特性和性能。MIC21LV32是一款恒定导通时间、双相同步降压控制器，采用独特的自适应导通时间控制架构，具有多达八个相位的可堆叠特性。
Microchip EV71S00A MIC21LV32评估板基于降压拓扑，提供0.6V至28V可调输出电压和最大80A电流，输入电压为4.5V至36V。然而，该板经调整优化用于12V输入 (±20%) 和0.82V/80A输出。
特性
- 输入电压范围：4.5V至36V
- 可调输出范围：0.6V至28V
- 自适应恒定导通时间控制
- 高Δ-V运行
- Any Capacitor™稳定性
- 0.6V内部基准，精度为±1%
- 在CCM下运行，可堆叠，实现高达八相的多相运行
- 来自第三个节点的纹波注入，支持超过50%的占空比
- HyperLight Load和切相
- 具有用户可设置阈值的自动切相或用于从机的外部受控切相
- 精确相间电流均衡
- 精确的相间相位间相位，始终为180o异相
- 每相开关频率：100kHz至800KHZ
- 高压内部5V LDO，用于单电源运行
- 二次LDO，可提高系统效率
- 支持预偏置输出启动
- 远程检测放大器，可实现精准输出稳压
- 支持自适应电压定位 (AVP) 或Droop
- 精密使能功能可实现低待机电流
- 外部可编程软启动，降低浪涌电流
- 可编程电流限制和断续模式短路保护
套件内容
- MIC21LV32评估板PCB
- 重要信息表
- 中国RoHS声明
相关产品
Microchip Technology MIC21LV32和MIC21LV33高级COT PWM控制器
具有独特的自适应Hyper Speed Control®架构，支持超快瞬态响应。
正面概览

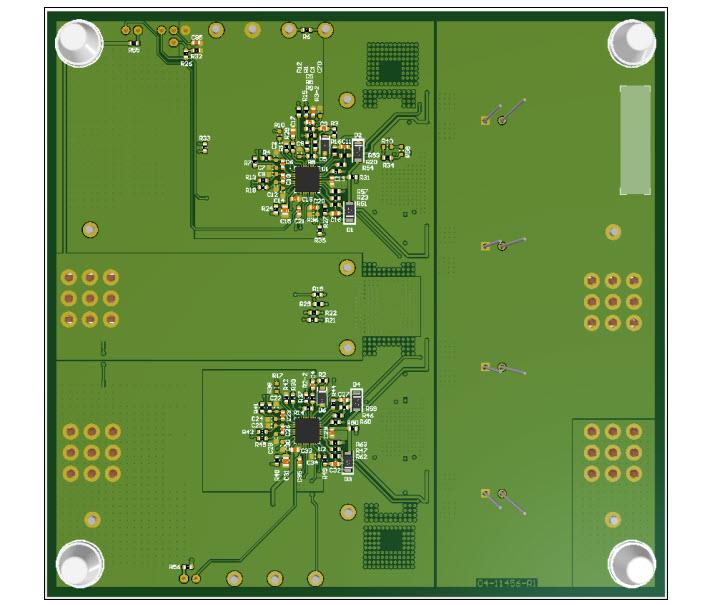

背面概览

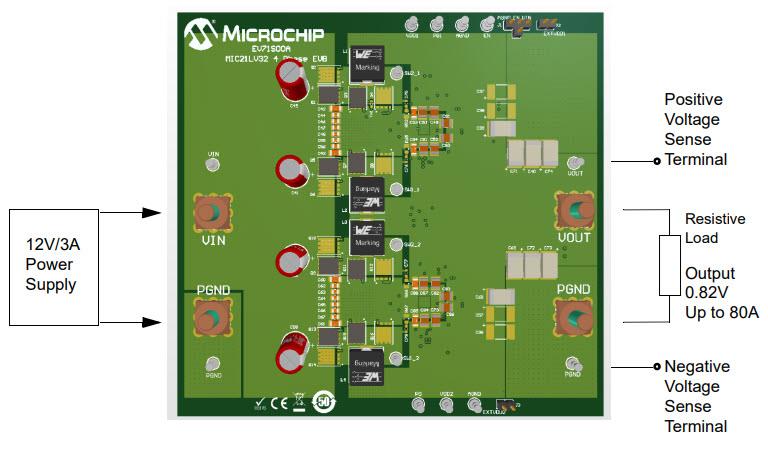

接线图
发布日期: 2022-04-20
| 更新日期: 2022-04-26
