Microchip Technology EV93M52A MIC21LV33评估板
Microchip Technology EV93M52A MIC21LV33评估板设计用于快速地演示MIC21LV33的功能和广泛用途。MIC21LV33是一款恒定导通时间、双相同步降压控制器，采用独特的自适应导通时间控制架构，启用了Hyperlight load和切相功能。MIC21LV33与外部MOSFET和输出滤波器搭配使用，可实现双相单输出、大电流开关模式电源。
Microchip EV93M52A评估板基于降压拓扑，提供0.6V至28V可调输出电压。该板提供最大50A电流，输入电压为4.5V至36V。此外，该板经调整优化用于0.82V/40A输出。
特性
- 输入电压范围：4.5V至36V
- 可调输出：0.6V至28V
- 自适应恒定导通时间控制
- 高Δ-V运行
- Any Capacitor™稳定性
- 0.6V内部基准，精度为±1%
- 来自第三个节点的纹波注入，支持超过50%的占空比
- HyperLight Load和切相
- 具有用户可设置阈值的自动切相或外部受控
- 切相
- 精确相间电流均衡
- 准确的相间相位间相位，始终为180o不同相
- 每相开关频率：100kHz至800kHz
- 高压内部5V LDO，用于单电源运行
特性
- MIC21LV33评估板PCB
- 重要信息表
- 中国RoHS声明
相关产品
Microchip Technology MIC21LV32和MIC21LV33高级COT PWM控制器
具有独特的自适应Hyper Speed Control®架构，支持超快瞬态响应。

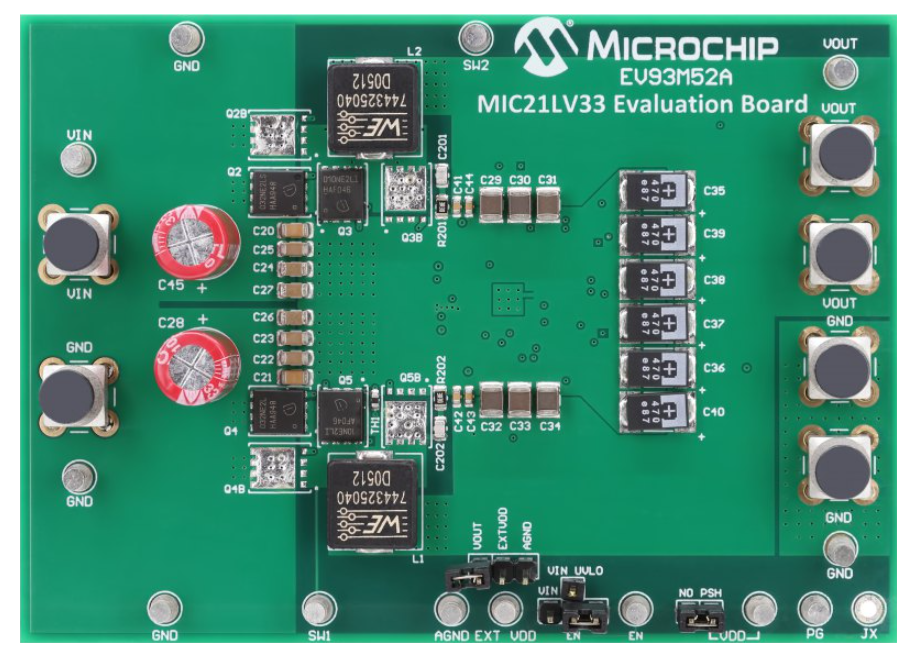

正面概览

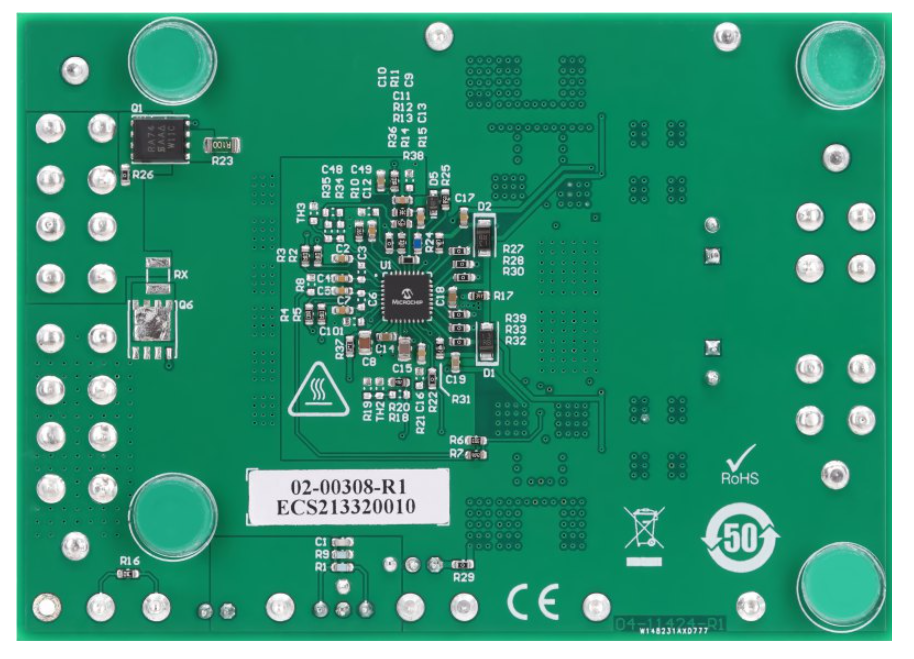

背面概览

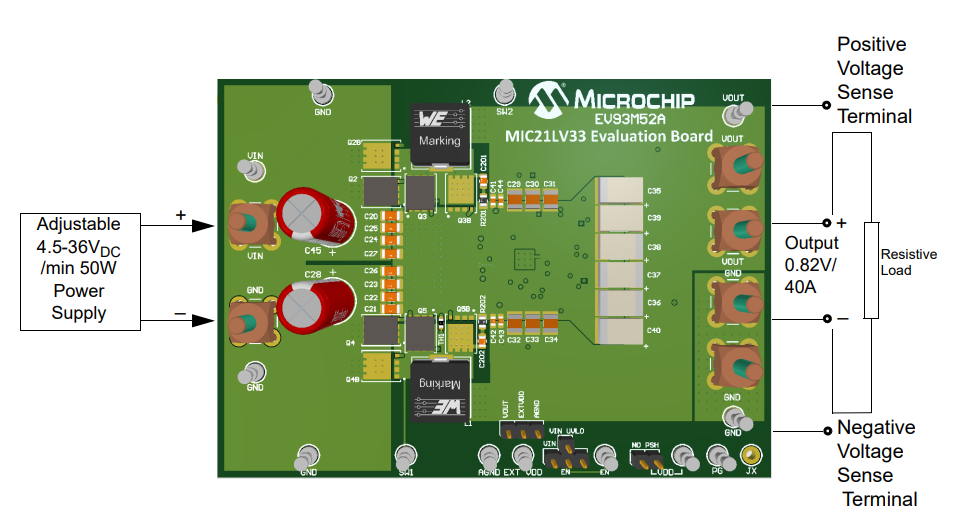

接线图
