Microchip Technology EV96R35A Touch桥接器套件

Microchip EV96R35A Touch桥接器套件是一款采用触摸屏设计的调谐桥接器，提供有线 (USB) 和无线BLUETOOTH® (BT) 触摸屏调谐。EV96R35A是一款可用于Microchip所有触控解决方案的桥接器，涵盖从交钥匙触摸屏产品到运行Microchip Touch库的MCU等产品。

• Touch交钥匙产品系列（MTCH、CAP和AT42QT）
• 涵盖PIC®、AVR、SAM和PIC32 MCU的触控库解决方案

Microchip Touch桥接器固件通过MPLAB Discovery提供，并在功能上进行了升级。

特性

  • 输入电源电压范围：1.8V至5V
  • 内置蓝牙RN4678模块
  • ATSAMD21可编程主机设备
  • 主机MCU和外部触摸器件之间的电平转换器，可在所有电压轨上调谐
  • 通信支持PC可视化：
    • USB
    • 蓝牙
  • 连接目标器件的通信端口：
    • UART
    • SPI
    • I2C
    • GPIO
  • 用于连接目标板的接头
  • 该套件的接头选项，作为MCP2221A分线模块
  • 用于通信状态的LED

相关开发工具

Microchip Technology Curiosity Nano触摸适配器 (AC80T88A)

方便连接Curiosity Nano套件和Explained-Pro触摸扩展板的平台。

Learn More关于Microchip Technology Curiosity Nano触摸适配器 (AC80T88A) View Products与Microchip Technology Curiosity Nano触摸适配器 (AC80T88A)相关

Microchip Technology MCP2221转接模块

用于MCP2221 USB转UART/I²C转换器的开发和评估平台。

Learn More关于Microchip Technology MCP2221转接模块 View Products与Microchip Technology MCP2221转接模块相关

Microchip Technology AT42QT1010评估套件

设计用于评估AT42QT系列电容式触摸传感器。

Learn More关于Microchip Technology AT42QT1010评估套件 View Products与Microchip Technology AT42QT1010评估套件相关

相关产品

Microchip Technology SAM D21 ARM® Cortex®-M0+微控制器

低功耗MCU，引脚数从32到64不等，具有高达256KB闪存和32KB SRAM。

Learn More关于Microchip Technology SAM D21 ARM® Cortex®-M0+微控制器 View Products与Microchip Technology SAM D21 ARM® Cortex®-M0+微控制器相关

Microchip Technology RN4678 BLUETOOTH®双模模块

设计采用集成陶瓷芯片天线和射频屏蔽。

Learn More关于Microchip Technology RN4678 BLUETOOTH®双模模块 View Products与Microchip Technology RN4678 BLUETOOTH®双模模块相关

PCB布局

Microchip Technology EV96R35A Touch桥接器套件

快速入门

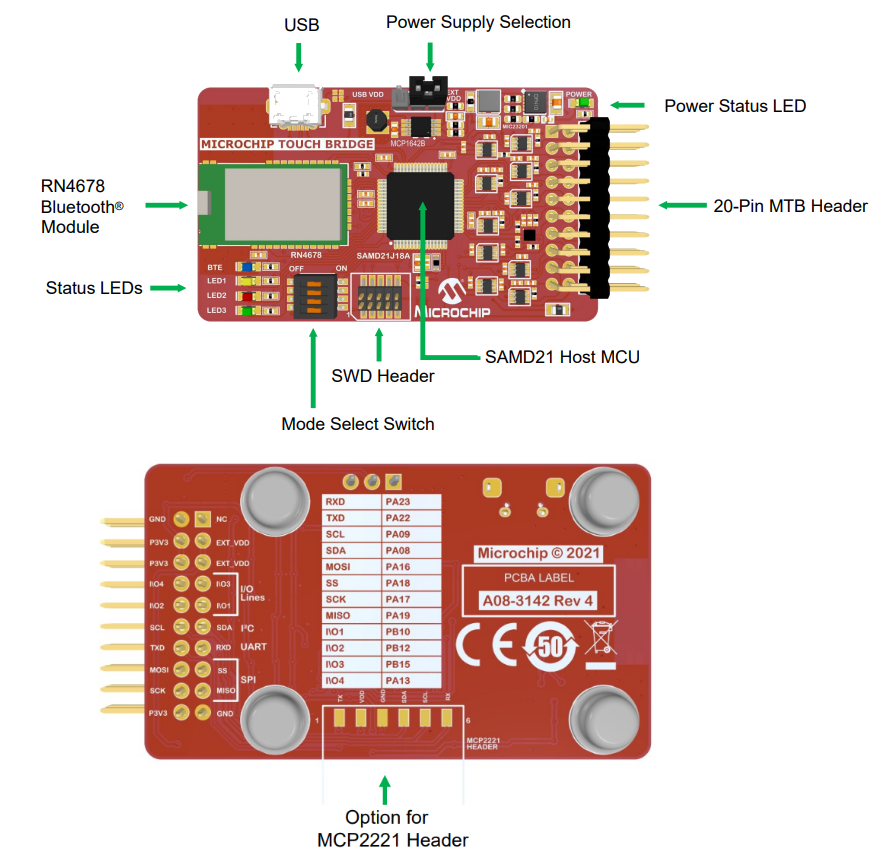

位置电路 - Microchip Technology EV96R35A Touch桥接器套件

电源框图

框图 - Microchip Technology EV96R35A Touch桥接器套件
