Microchip Technology EVB-LAN7800LC-1 USB Type-C™加密狗
Microchip Technology EVB-LAN7800LC-1 USB Type-C™加密狗设计用于评估LAN7800。LAN7800是一款USB 3.1 Gen 1千兆位以太网控制器，安装在符合RoHS指令的4层印刷电路板 (PCB) 上。LAN7800控制器符合USB 3.1 USB规范，并支持超高速 (SS)、高速 (HS)、全速 (FS) 和低速 (LS) USB信号传输。该器件可完全涵盖所有已定义的USB运行速度。
EVB-LAN7800LC-1加密狗配置为通过内部默认设置进行操作，并通过外部4Kbit EEPROM器件或内部OTP支持自定义配置。EVB-LAN7800LC-1加密狗的驱动程序与Microsoft® Windows®10、Windows 8x、Windows 7、Mac OS®X 10.4+和Linux®集线器驱动程序兼容。
特性
- LAN7800采用符合RoHS指令的48引脚SQFN 6mm x 6mm封装
- USB 3.1 Gen 1兼容（SS、HS、FS和LS操作）
- 10BASE-T/100BASE-TX/1000BASE-T以太网支持
- 可选的板载EEPROM，用于外部可下载固件
- USB Type-C连接器，用于USB 3.1
- 低成本、节省空间的4层设计
- 采用VBUS供电
- 25MHz板载晶振
- 电源、以太网链路/活动和双工/碰撞LED指示灯
- 硬件中还可提供PME事件，用于LAN唤醒
相关产品
Microchip Technology 有线连接
以太网解决方案，用于实现稳健、可靠、高速的连接和控制。

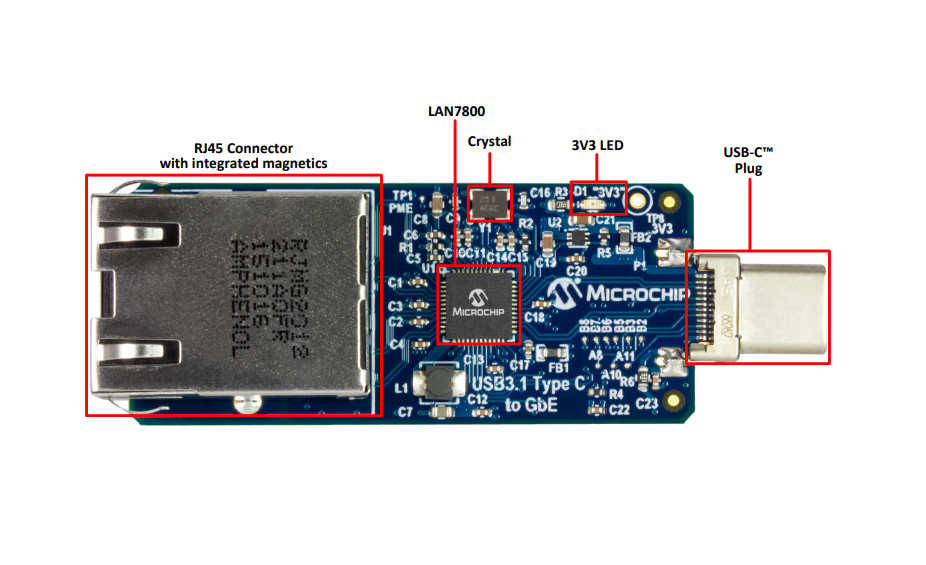

布局

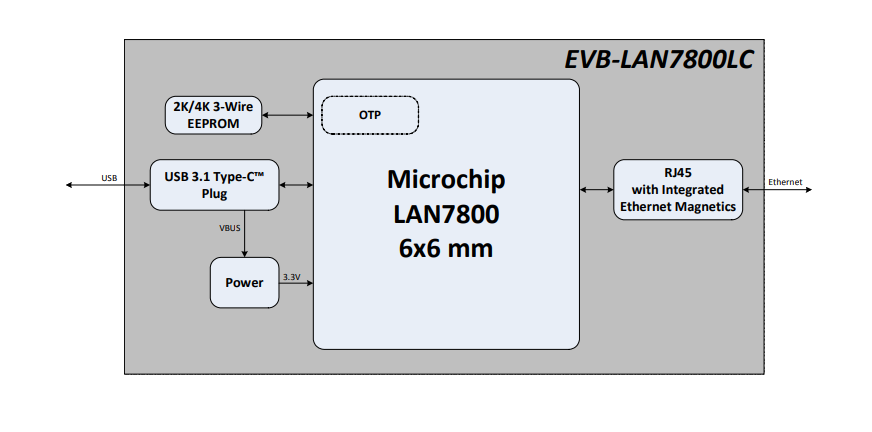

功能框图

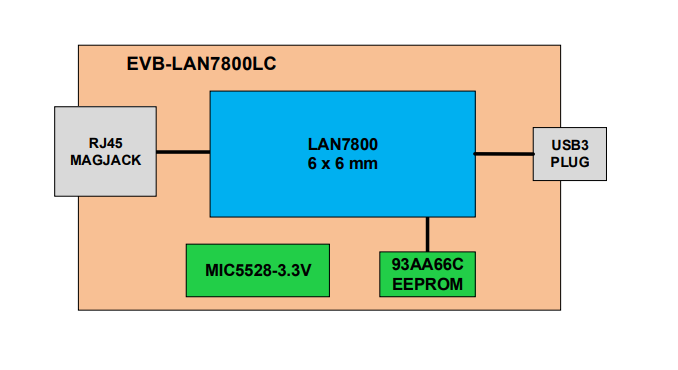

原理图
发布日期: 2019-06-13
| 更新日期: 2023-06-02
