Microchip Technology EVB-USB5744 USB控制器集线器评估板

Microchip EVB-USB5744 USB控制器集线器评估板设计用于快速、轻松地演示USB5744超快速四端口电池充电集线器。EVB-USB5744通过符合RoHS指令的4层印刷电路板 (PCB) 集成到用户设计中。该器件支持超高速 (SS)、高速 (HS)、全速 (FS) 和低速 (LS) USB信号传输，涵盖规定的所有USB运行速度。该评估板支持符合USB 2.0和USB 3.1 Gen 1规范的四个下行端口。该板支持通过SMBus或通过外部64Mbit SPI闪存器件自定义配置，以及通过内部默认设置运行。与Microsoft® Windows® 8x、Windows 7、Windows XP、Mac OS® X 10.4+和Linux®集线器驱动程序兼容，让EVB-USB5744更加灵活。

特性

  • 采用56引脚QFN封装（符合RoHS指令）的USB5744
  • USB 3.1 Gen 1兼容（SS、HS、FS和LS操作）
  • USB引脚均可耐受5V电压
  • 自供电操作
  • 所有下行端口均支持独立的端口供电和过流检测
  • 所有下行端口均可用于电池充电（每个端口最大2.1A）
  • 在任意时刻，支持下行端口电流最大5A
  • 板载SPI闪存，用于外部可下载固件
  • 低成本4层节省空间的设计
  • 四个下行USB 2.0/USB 3.1 Gen 1端口
  • 采用单电压（+12V，稳压）外部电源供电
  • 板载25MHz晶振或外部时钟输入
  • 单个板载+5.25V，6A稳压器
  • 单个板载+3.3V、0.5A稳压器
  • 单个板载+1.2V，1A稳压器
  • 端口电源和端口使能LED指示灯
  • LED指示灯，用于SPI/带配置

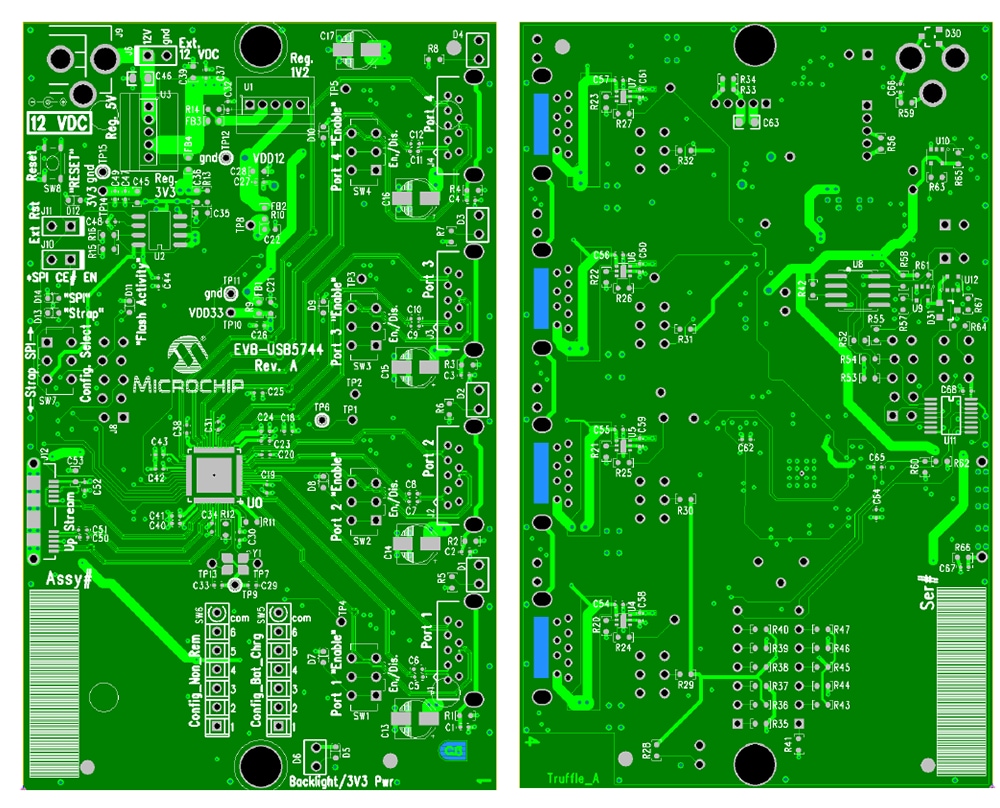

SilkScreen示意图

应用电路图 - Microchip Technology EVB-USB5744 USB控制器集线器评估板
