Microchip Technology HV264四路高压放大器阵列
Microchip Technology HV264四路高压放大器阵列集成四个独立的高压放大器，每个放大器均设有自己的输入和输出。HV264由200V高压电源和5.0V低压电源供电。HV264设计用于在极小高压电流下实现极高性能。每个通道的高压电流小于75µA。HV264具有190V的输出摆幅和9.0V/µs的典型输出转换率，非常适合用于可调谐激光器、测试设备以及微机电系统 (MEMS)。
特性
- 四个独立的高压放大器
- 190V输出摆幅
- 9.0V/µs典型输出转换率
- 固定增益为66.7V/V
- 高值内部反馈电阻
- 极低工作电流
- 最大HVOUT拉电流：3000µA
- 最大HVOUT 灌电流：3000µA
- 高压电源 (VPP)：225V
- 低压电源 (VDD)：6.5V
- 最高结温 (TJ)：+150°C
- 环境工作温度 (TA)：-40°C至85°C
- 封装类型：TSSOP-24
- 封装尺寸：7.80mm x 4.40mm；高1.20mm（最大值）；0.65mm间距
应用
- 可调谐激光器
- 微机电系统 (MEMS) 驱动器
- 测试设备
- 压电传感器驱动器
- 盲文驱动器
开发工具
Microchip Technology HV264DB1演示板 (ADM00961)
用于HV264四路高压放大器阵列的演示和评估平台。
框图

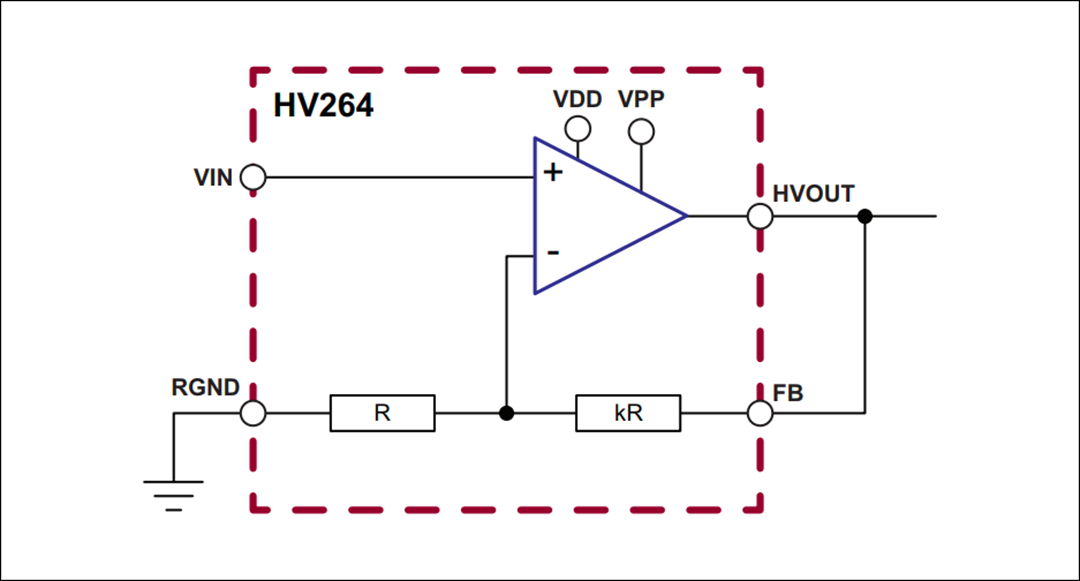

典型应用电路

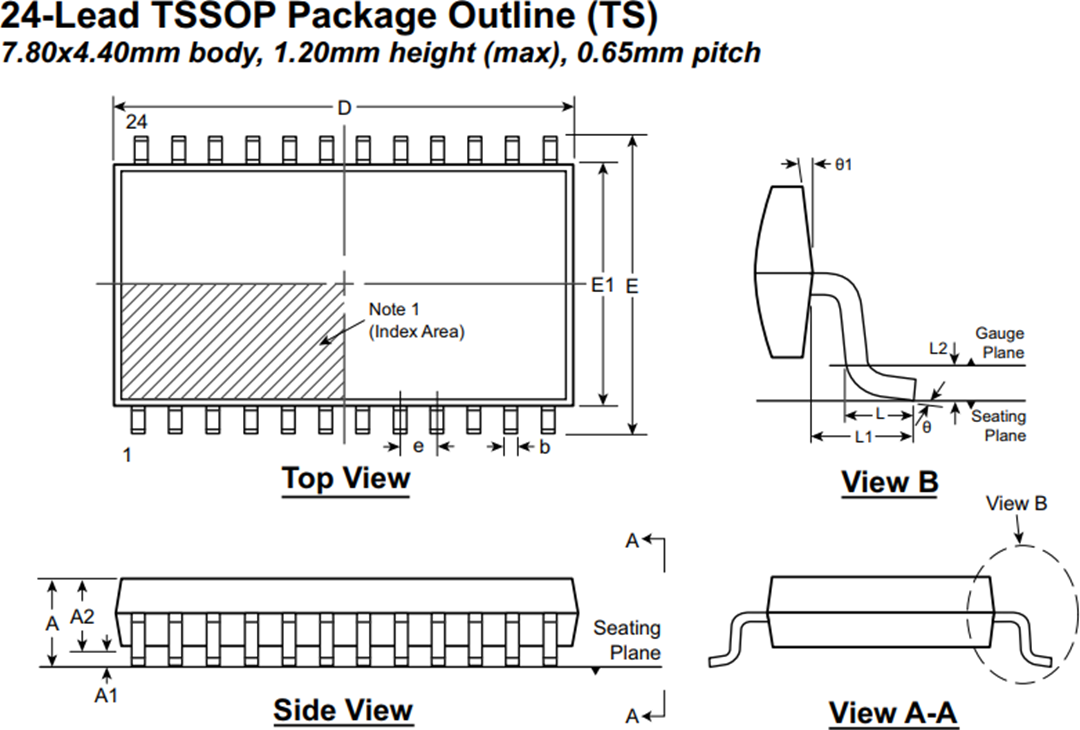

封装外形
发布日期: 2019-03-14
| 更新日期: 2023-05-19
