Microchip Technology HV53011 16通道推挽式驱动器
Microchip Technology HV53011 16通道推挽式驱动器为表面触觉应用提供高压驱动器解决方案。HV53011具有16个推挽式驱动器，输出摆幅为±135V，具有返回至零 (RTZ) 功能，每个驱动器的拉电流和灌电流至少为24mA。每路高压输出均能够驱动高达250pF容性负载。此外，HV53011集成了全局电流传感器功能，可监控充电和放电电流。
Microchip HV53011 16通道推挽式驱动器利用SPI接口在微控制器/处理器和高压驱动器之间进行通信。该接口提供3.3V逻辑I/O信号，时钟速度高达32MHz。五个数字LATCH控制信号管理数据流和点火模式，同时将输出设置为四种可能状态之一：VPP、VNN、0V或高阻抗。
HV53011具有精确的上电和断电序列，需要四个高压电源轨（VPP、VPF、VNN、VNF）和三个低压电源轨（VCC、VSS和VLL）。配套的集成HV53001驱动器IC具有内置电源开/关序列控制电路，保持顺序正确。
该驱动器具有关断功能，可禁用并设置为在不使用驱动器时消耗最小功率。
HV53011采用8mm x 8mm 59焊球TFBGA封装。所有高压I/O均具有足够的安全间隙。
特性
- 16通道推挽式输出
- 返回至零 (RTZ) 和高阻抗 (Hi-Z) 功能
- 输出电压：高达±135V
- 拉-灌输出电流：24mA（最小值）
- 最大输出负载：250pF
- 电流传感器输出
- SPI接口，每通道采用四锁存2位架构
- 上电复位功能
- 关断功能
- 59焊球8mm x 8mm TFBGA封装
应用
- 表面触觉应用
- MEMS驱动器
- 压电驱动器
相关产品
Microchip Technology HV53001 16通道推挽式驱动器
为各种应用提供集成式驱动器解决方案，包括三个主要功能块。
典型应用图

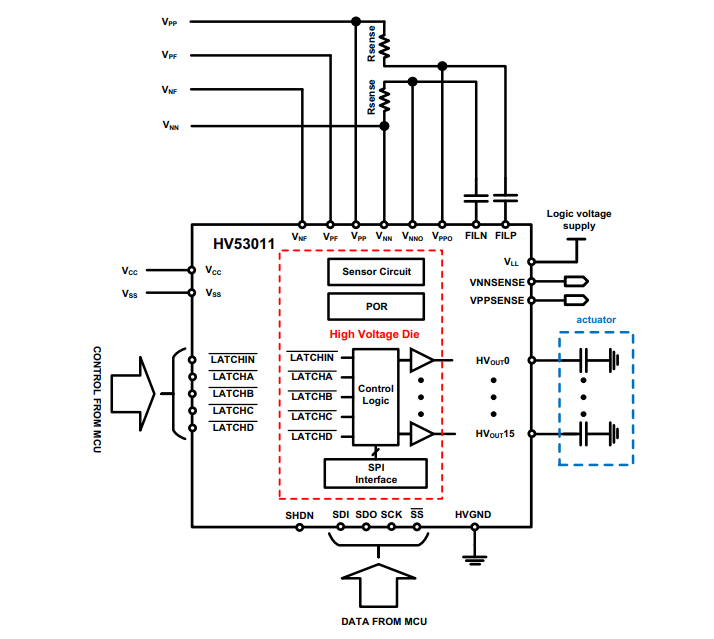

框图
