Microchip Technology KSZ8563以太网交换机
Microchip Technology KSZ8563以太网交换机是高度集成的IEEE 802.3兼容型网络设备。这些交换机集成有一个2层+托管高性能以太网交换机、两个10BASE-T/100BASE-TX物理层收发器 (PHY)、一个以太网PHY收发器及相关的MAC单元。KSZ8563以太网交换机还包括一个MAC端口，带有可配置的RGMII/MII/RMII接口，可直接连接到主处理器/控制器。这些采用以太网技术的交换机具有非阻塞式全线速以太网交换机结构、流量优先排序、完整VLAN、QoS以及生成树支持。典型应用包括汽车、工业、实时以太网网络、网络测量和控制系统以及测试/测量设备。
特性
- 交换机管理功能：
- 10/100Mbps以太网交换机基本功能
- 非阻塞式存储并转发交换机结构
- 9000字节巨型包
- 快速生成树协议 (RSTP)
- 一个可配置的外部MAC端口：
- 两个集成PHY端口
- 100Base-TX/10Base-T IEEE 802.3
- Quiet-WIRE滤波选项，可减少辐射
- 快速链接选项
- 自动协商和自动MD/MDI-X支持
- 能效以太网 (EEE)
- 先进的交换机功能：
- IEEE 802.1Q VLAN支持
- 基于每个端口的IEEE 802.1p/Q标记插入/移除
- IEEE 802.3x全双工流量控制
- 半双工背压冲突控制
- IGMP v1/v2/v3窥探，用于多播数据包过滤
- IPv6多播监听者发现 (MLD) 窥探
- IPv4/IPv6 QoS支持
- 入口/出口端口的可编程速率限制
- EtherSynch IEEE 1588v2 PTP：
- 具有自动校正更新功能的透明时钟 (TC)
- 主从普通时钟 (OC) 支持
- 端到端 (E2E) 或点对点 (P2P)
- PTP多播和单播消息支持
- EtherSynch音视频桥接 (AVB)：
- 符合IEEE 802.1BA/AS/Qat/Qav标准
- gPTP时间同步和基于可信因子的流量整形器
- 全面的配置寄存器访问：
- 高速4线SPI和I2C接口，可访问所有内部寄存器
- MII管理接口支持访问所有PHY寄存器
- 电源管理：
- IEEE 802.3az能效以太网 (EEE)
- 电缆连接断开时的能量检测掉电模式
- 动态时钟树控制
- 全芯片软件掉电
应用
- 汽车以太网
- 工业以太网（Profinet、MODBUS、Ethernet/IP）
- 实时以太网网络
- 工业控制/自动化开关
- 联网测量和控制系统
- 测试与测量设备

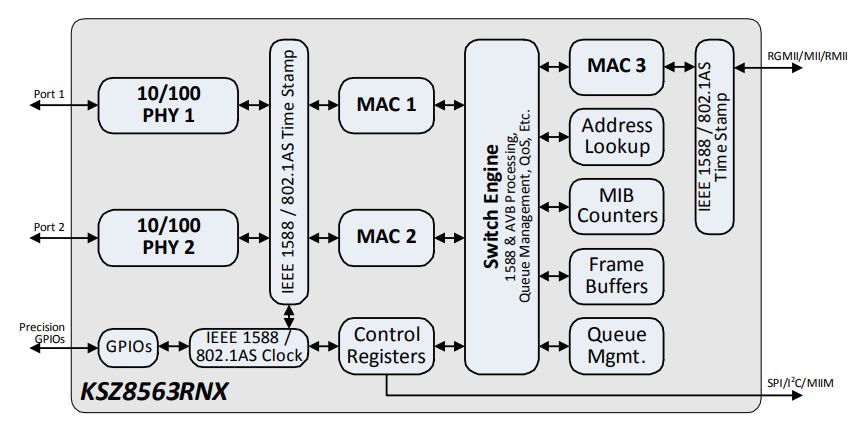

KSZ8563RNX内部框图
发布日期: 2018-07-30
| 更新日期: 2022-11-15
