Microchip Technology LAN7430 PCIe转千兆以太网控制器

Microchip Technology LAN7430 PCIe转千兆以太网控制器提供性能卓越、经济高效的PCIe转以太网连接解决方案。这些控制器提供了PCIe 3.1 (2.5GT/s) 转10/100/1000千兆以太网桥接器。LAN7430控制器配有集成的10/100/100千兆以太网物理层 (PHY)、PCIe PHY、PCIe端点控制器和10/100/1000千兆以太网MAC。这些控制器还采用集成式OTP、JTAG TAP和EEPROM控制器。LAN7430控制器支持10BASE-T，100BASE-TX和1000BASE-T以太网，具有自动协商、自动极性校正和HP Auto-MDIX特性。这些控制器具有支持TDR的LinkMD®电缆诊断功能（可识别故障铜缆），并可支持信号质量指示器 (SQI)。

LAN7430控制器符合IEEE 802.3/802.3u/802.3ab标准。这些控制器配有各种驱动程序，包括Windows®、Linux®和用于开发实时操作系统 (RTOS) 的伪代码。LAN7430控制器还支持精确时间协议 (PTP) 和行业标准1588-2008 PTP。这些控制器采用Quiet-WIRE®技术，可减少线路辐射并增强100BASE-TX抗扰度。典型应用包括汽车信息娱乐/远程信息处理、千兆背板、LTE调制解调器、网络摄像头和工业PC (IPC)。

特性

  • 单芯片PCIe 3.1 (2.5GT/s) 转10/100/1000以太网控制器：
    • PCIe低功耗子状态LPSS L1.1（打盹）和L1.2（关断）
    • 仅需一个25MHz晶振或单端时钟
    • 支持9K巨型帧
    • 内部OTP存储器，无需外部EEPROM
  • 集成10/100/1000物理层：
    • 完全支持IEEE 802.3/802.3u/802.3ab标准
    • IEEE 802.3az-2010节能以太网 (EEE)
    • 电缆诊断，包括电缆长度测量
  • IEEE 1588-2008精确时间协议：
    • 支持IEEE 1588-2008 E2E和P2P一步和两步
    • IEEE 1588-2008可编程时间比较输出
  • 全面的驱动器支持：
    • 具有WHQL认证的Windows Onecore
    • 主线内核中的Linux驱动程序

规范

  • 10/100/1000Mbps以太网宽带
  • 四个LED
  • 3.3V输出电压
  • PCIe 3.1 (2.5GT/s) 接口
  • 工业温度范围：-40°C至85°C
  • 4个GPIO
  • 48引脚SQFN封装，尺寸为7mm x 7mm

应用

  • 汽车信息娱乐/远程信息处理
  • PCIe转千兆以太网适配器/桥接器
  • 嵌入式系统上的PCIe转千兆以太网
  • 千兆背板
  • LTE调制解调器
  • 网络摄像头
  • 工业PC (IPC)
  • 测试仪器/工业

其他资源

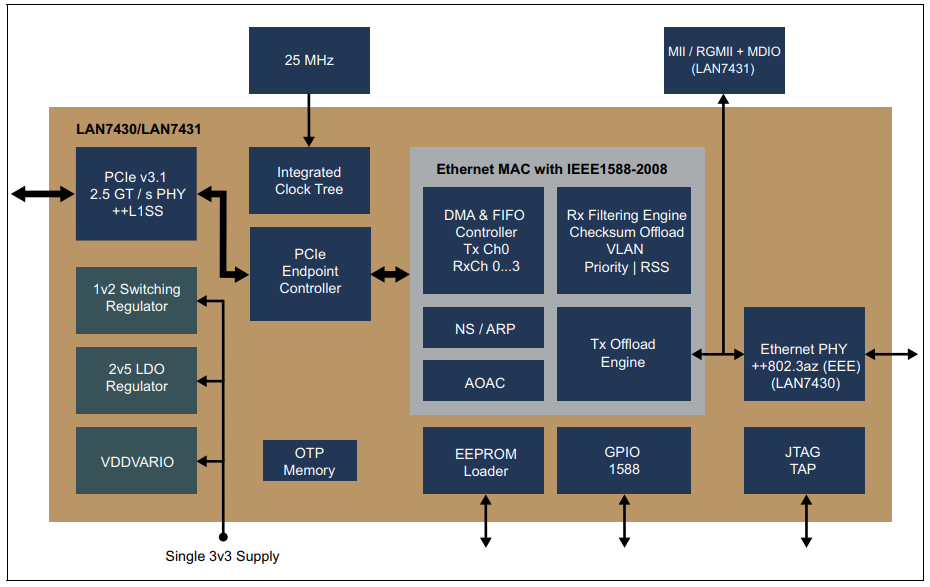

LAN7430控制器框图

框图 - Microchip Technology LAN7430 PCIe转千兆以太网控制器

LAN7430控制器连接概述

Microchip Technology LAN7430 PCIe转千兆以太网控制器

相关工具

Microchip Technology EVB-LAN7430评估板

功能齐全的单通道PCIe适配器，可用于评估LAN7430以太网控制器。

Learn More关于Microchip Technology EVB-LAN7430评估板 View Products与Microchip Technology EVB-LAN7430评估板相关
View Results ( 4 ) Page
物料编号 数据表 描述 最小工作温度 最大工作温度 封装
LAN7430T/Y9X LAN7430T/Y9X 数据表 以太网 IC PCIe 3.1 2.5GT/s to 10/100/1000 Ethernet Bridge. 0 C + 70 C Reel
LAN7430T-I/Y9X LAN7430T-I/Y9X 数据表 以太网 IC PCIe 3.1 2.5GT/s to 10/100/1000 Ethernet Bridge. Industrial temp - 40 C + 85 C Reel
LAN7430-I/Y9X LAN7430-I/Y9X 数据表 以太网 IC PCIe 3.1 2.5GT/s to 10/100/1000 Ethernet Bridge. Industrial temp - 40 C + 85 C Tray
LAN7430/Y9X LAN7430/Y9X 数据表 以太网 IC PCIe 3.1 2.5GT/s to 10/100/1000 Ethernet Bridge. 0 C + 70 C Tray
发布日期: 2019-03-19 | 更新日期: 2023-05-23
