Microchip Technology LAN8804 4端口千兆位以太网收发器

Microchip Technology LAN8804 4端口千兆位以太网收发器是低功耗、四端口、三速（10BASE-T/100BASE-TX/1000BASE-T）以太网物理层收发器（PHY），支持通过标准的CAT-5、CAT-5e和CAT-6非屏蔽双绞线（UTP）电缆传输和接收数据。 LAN8804支持行业标准的QSGMII（四路串行千兆位媒体独立接口），在每个方向上使用单个串行链路（差分对）为四个千兆位以太网MAC提供芯片到芯片连接。LAN8804将片上终端电阻用于面向线路的差分对，降低了电路板成本并简化了电路板布局。

诊断功能有助于在生产测试和产品部署中进行系统调通和调试。借助LinkMD TDR电缆诊断功能，可识别故障铜缆。集成环回功能支持验证模拟和数字数据路径。Microchip Technology LAN8804 4端口千兆位以太网收发器采用符合RoHS指令的128引脚TQFP封装，具有商业级
（0°C至+85°C）和工业级（-40°C至+85°C）温度范围。

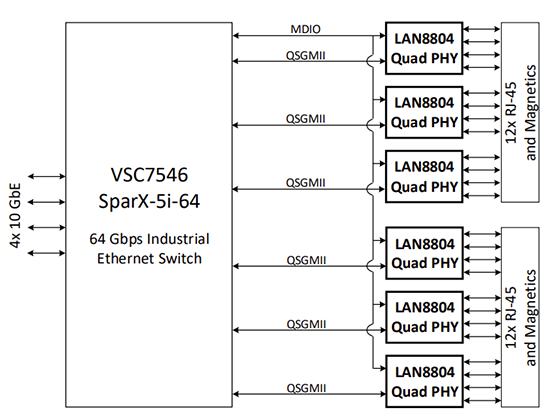

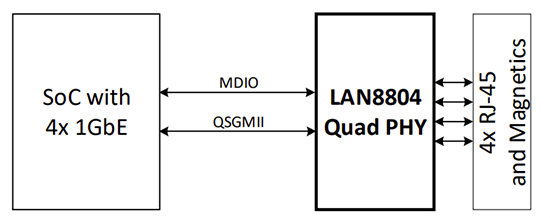

特性

四端口千兆位以太网收发器
QSGMII 1.3版MAC接口
巨型帧支持高达16 KB
从晶体或外部25/125MHz参考时钟输入提供时钟
支持时间敏感网络（TSN）帧抢占，符合IEEE 802.3™-2018第99条
IEEE 802.3-2018节能以太网（EEE）
每端口2个可编程LED输出，用于指示链路、活动和速度
昏迷模式，用来消除端口链接启动时的跳动，并同步LED灯。
24个GPIO
借助LinkMD® TDR电缆诊断功能，可识别故障铜缆
信号质量指示
用于诊断的环回模式
自动MDI/MDI-X交叉，检测和纠正对交换、对偏移和对极性
共享管理数据输入/输出 (MDIO) 接口，用于PHY寄存器配置

中断引脚选项
裸片温度监控器
掉电和省电模式
- 能量检测掉电
- 芯片断电
- EEE低功耗空闲模式
- 对于<70米的电缆，智能节能高达20mW
工作电压
- 数字内核：1.1V（VDDCORE）
- 模拟操作：1.1V（VDDAL）和2.5V、3.3V（VDD33REF）
- VDD I/O (VDDIO)：3.3 V、2.5 V或1.8 V
- 收发器：3.3V或2.5V（VDDAH）
128引脚TQFP（14 mm × 14 mm主体）封装
温度支持
- 商用范围：0°C至+85°C
- -40 °C至+85 °C（工业范围）
符合 RoHS 要求
