Microchip Technology LAN8814 4端口千兆位以太网收发器

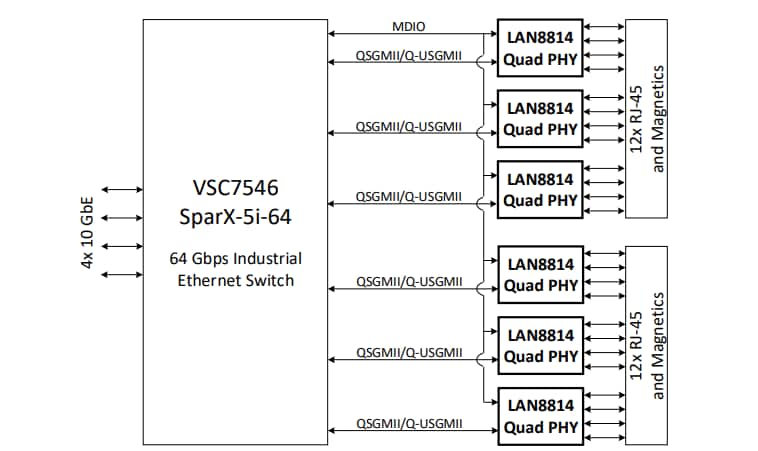

Microchip Technology LAN8814 4端口千兆位以太网收发器是低功耗、四端口、三速（10BASE-T/100BASE-TX/1000BASE-T）以太网物理层收发器（PHY），可通过标准的CAT-5、CAT-5e和CAT-6非屏蔽双绞线（UTP）电缆传输和接收数据。LAN8814支持行业标准四路串行千兆位介质独立接口 (QSGMII) 和四路通用串行千兆位介质独立接口 (Q-USGMII) 这些接口通过每个方向上的单个串行链路（差分对）提供与四个千兆位以太网MAC的芯片到芯片连接。

MIcrochip LAN8814收发器具有高准确度时间戳功能，支持使用MIcrochip以太网交换机和基于SoC和FPGA的定制解决方案实现IEEE-1588解决方案。另外，LAN8814还提供同步以太网 (SyncE) 和TSN帧抢占支持。

该器件降低了电路板成本，简化了布局，使用片上终端电阻器用于面向线路的差分对，并集成线性压差稳压器 (LDO) 控制器来驱动低成本MOSFET给1.1V内核供电。

LAN8814具有诊断特性，便于在生产测试和产品部署过程中进行系统调通和调试。借助LinkMD TDR电缆诊断功能，可识别故障铜缆。集成环回功能支持验证模拟和数字数据路径。

LAN8814采用符合RoHS指令的128引脚TQFP封装，具有商业级（0°C至+85°C）和工业级（-40°C至+85°C）温度范围。

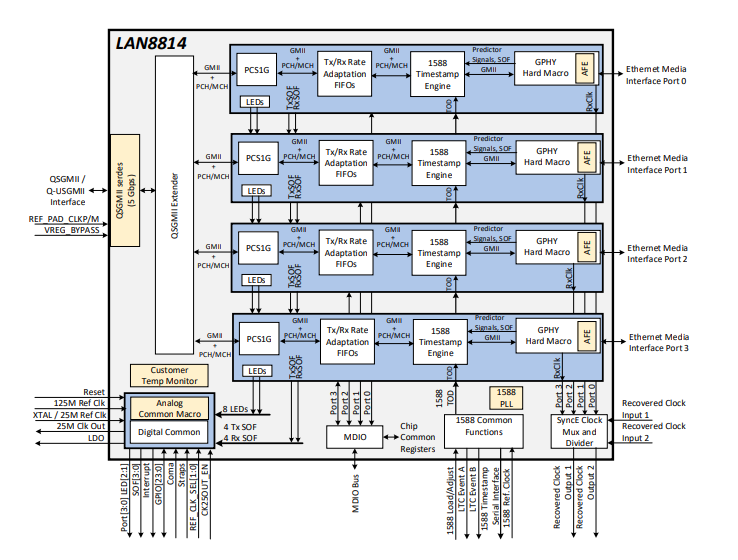

特性

四端口千兆位以太网收发器
QSGMII/Q-USGMII 1.3版MAC接口
同步以太网（SyncE）支持
- 2个可配置恢复时钟输出
- 快速链路故障 (FLF) 指示
片上LDO控制器，支持2.5V或3.3V单电源运行
巨型帧支持高达16KB
由晶体或外部25/125MHz参考时钟输入提供时钟
支持时间敏感网络 (TSN) 帧抢占，符合IEEE 802.3™-2018第99条
1588™-2008/PTP
- 第2层，UDP/IPv4和UDP/IPv6格式
- 标记和无标记帧格式
- 一步和两步操作模式
- PTP准确度：±8ns
- OC主/从、BC和TC全部支持
IEEE 802.3-2018节能以太网（EEE）
每端口2个可编程LED输出，用于指示链路、活动和速度
昏迷模式，用来消除端口链接启动时的跳动，并同步LED灯。
24个GPIO
借助LinkMD® TDR电缆诊断功能，可识别故障铜缆

信号质量指示
用于诊断的环回模式
自动MDI/MDI-X交叉，检测和纠正对交换、对偏移和对极性
共享管理数据输入/输出 (MDIO) 接口，用于PHY寄存器配置
中断引脚选项
裸片温度监控器
掉电和省电模式
- 能量检测掉电
- 芯片掉电
- EEE低功率闲置模式
- 智能功率节省，对于电缆70m以下电缆，节省高达20mW
工作电压
- 数字内核（VDDCORE）：1.1V（片上1.1V LDO，带外部FET）
- 模拟工作：1.1V（VDDAL）和2.5V、3.3V（VDD33REF）
- VDD I/O (VDDIO)：3.3 V、2.5 V或1.8 V
- 收发器 (VDDAH)：3.3V或2.5V
128引脚TQFP（14mm × 14mm主体）封装
温度支持
- 商业级温度范围（0°C至+85°C）
- 工业级温度范围：40°C 至 +85°C
