Microchip Technology LAN8831千兆位以太网收发器
Microchip Technology LAN8831千兆位以太网收发器（带GMII/MII/RGMII ）是完全集成的三速 (10BASE-T/100BASE-TX/1000BASE-T) 以太网物理层收发器。该器件设计用于发送和接收标准CAT-5、CAT-5e和CAT-6非屏蔽双绞线 (UTP) 电缆上的数据。
Microchip LAN8831千兆位以太网收发器提供行业标准GMII/MII（千兆位介质独立接口/介质独立接口），用于连接千兆位以太网处理器中的GMII/MII MAC，以1000Mbps或10/100Mbps的速度进行数据传输。此外，还提供可选的RGMII（较小的千兆位介质独立接口）模式，使LAN8831能够提供额外GPIO。
LAN8831通过为四个差分对实施片上终端电阻器和集成LDO控制器来驱动低成本MOSFET，为内核电压供电，从而简化电路板布局，降低电路板成本。LAN8831具有诊断功能，可在生产测试和产品部署中促进系统调通和调试。
LAN8831采用64引脚、符合RoHS指令的VQFN封装。
特性
- 单芯片10/100/1000Mbps以太网收发器，适合用于IEEE 802.3应用
- GMII/MII标准接口，具有3.3V/2.5V/1.8V容限I/O
- RGMII，具有3.3V/2.5V/1.8V容限I/O
- RGMII计时支持RGMII 2.0版的片上延迟，具有外部延迟编程选项，并对TX和RX计时路径进行调整和校正
- 自动协商以自动选择最高链接速度 (10/100/1000Mbps) 和双工（半双工/全双工）
- 用于差分对的片上终端电阻
- 片上LDO控制器，支持3.3V单电源运行
- 巨型帧支持高达16KB
- 125MHz参考时钟输出
- 能量检测掉电模式，可在未连接电缆时降低功耗
- 支持节能以太网 (EEE)，具有低功耗空闲 (LPI) 模式和时钟停止功能，用于100BASE-TX/1000BASE-T和发射振幅降低，具有10BASE-Te选项
- 支持局域网唤醒 (WOL)，具有强大的自定义数据包检测功能
- 可编程LED输出，用于链接、活动和速度
- 借助LinkMD® TDR电缆诊断功能，可识别故障铜缆
- 信号质量指示
- 支持参数NAND树以检测故障
- 芯片I/O和电路板之间
- 用于诊断的环回模式
- 借助自动MDI/MDI-X分频器，可在所有运行速度下检测和纠正对交换
- 自动检测和校正对交换、对偏移和对极性MDC/MDIO管理接口，用于PHY寄存器配置
- 中断引脚选项
- 掉电和省电模式
- 工作电压
- 内核（VDD、VDDAL、VDDAL_PLL）
- VDD I/O (VDDIO)：3.3V、2.5V或1.8V
- 收发器 (VDDAH)：3.3V或2.5V
- 提供商业级（0°C至+70°C）和扩展工业级（-40°C至+105°C）温度范围选择
- 64引脚VQFN (8mm × 8mm) 封装
应用
- 工业控制
- 激光/网络打印机
- 网络附加存储 (NAS)
- 网络服务器
- 宽带网关
- 千兆位SOHO/SMB路由器
- IPTV
- IP机顶盒
- 游戏机
- IP摄像头
- 三重播放（数据、语音、视频）媒体中心
- 媒体转换器
相关产品
Microchip Technology LAN8830千兆以太网收发器（具有RGMII功能）
用于集成发送和接收数据的三速虚拟机收发器 ethernet。

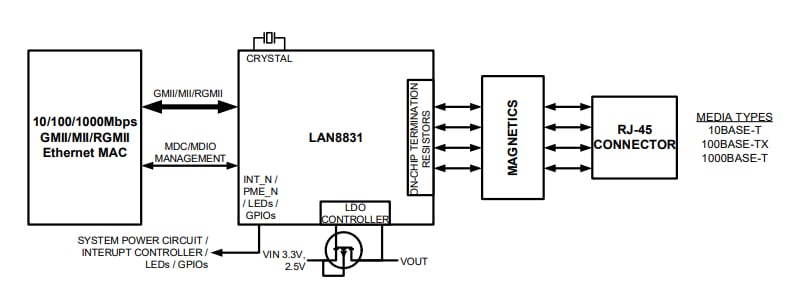

框图
