Microchip Technology LAN9252从控制器评估板

EVB-LAN9252-ADD-ON用作Beckhoff EL9800 EtherCAT评估板的附加板。EVB-LAN9252-ADD-ON板支持LAN9252从控制器的DIGIO PDI和SPI模式。EVB-LAN9252-ADD-ON板包括板载EEPROM，用于配置EtherCAT从器件配置。另外，EVB-LAN9252-ADD-ON板还通过板载RJ45连接器支持两个集成PHY。

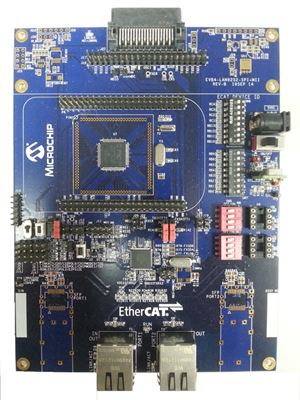

LAN9252-3PORT板设计用作独立的平台，用于开发将SPI/SQI作为PDI接口的EtherCAT从器件。LAN9252-3PORT板能够通过MII接口支持一个外部PHY，并通过板载RJ45连接器支持两个集成PHY。LAN9252-3PORT板包含板载EEPROM，用于配置EtherCAT从器件配置。借助SFP模块，集成PHY可适应光接口以形成板载光纤接口。

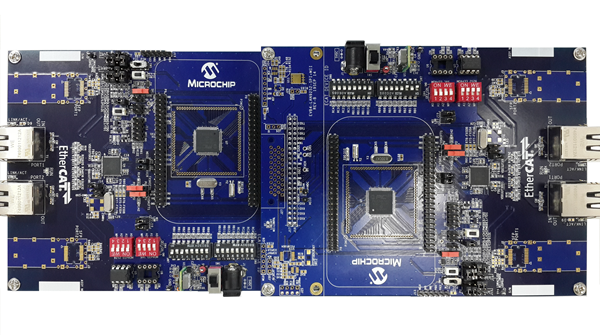

采用扩展模式的LAN9252-4PORT评估套件采用了如下设计，即通过MII接口将两个采用背对背配置的LAN9252 ESC进行级联。LAN9252-4PORT评估套件支持基于SPI/SQI的PDI配置，设有板载PIC32MX和四个集成PHY（借助板载RJ45连接器）。LAN9252-4PORT评估套件包含板载EEPROM，用于配置EtherCAT从器件配置。

LAN9252-SPI评估板设计为在EtherCAT从器件应用中使用的各种第三方处理器的通用接口。LAN9252-SPI评估板可通过标准RJ45连接器连接到EtherCAT系统。LAN9252-SPI评估板具有用于SPI的飞线接头、用于HBI/SPI的40引脚微控制器接口，以及适用于EtherCAT从器件信息 (ESI) 的EEPROM。LAN9252-SPI板可用于EtherCAT从器件代码的软件开发，直到完成最终硬件。

LAN9252-PICtail™附加板设计为与Explorer 16开发平台兼容的扩展板。LAN9252-PICtail板通过板载RJ45连接器支持两个集成PHY。LAN9252-PICtail板还支持选择HBI PDI和SPI/SQI配置。LAN9252-PICtail板包含板载EEPROM，用于配置EtherCAT从器件配置。

LAN9252-DIGIO评估套件专门设计用于仅硬件EtherCAT从器件。LAN9252 DIGIO评估套件支持各种DIG-IO PDI配置，设有用于配置输入的板载跳线和用于输出的LED。另外，LAN9252 DIGIO评估套件还可通过板载RJ45连接器支持两个集成PHY。LAN9252 DIGIO评估套件包含板载EEPROM，用于配置EtherCAT从器件配置。
