Microchip Technology LAN9255 EtherCAT控制器

Microchip Technology LAN9255 EtherCAT控制器将Microchip LAN9253控制器与双集成以太网PHY和SAM E53J结合在一起。SAM E53J是一款ARM® Cortex® M4F MCU。 LAN9255提供商业级（0°C至+70°C）、工业级（-40°C至+85°C）和扩展工业级（-40°C至 +105°C）温度范围选择。

特性

  • Microchip SAM E53J ARM Cortex-M4F
    • 存储器
      • 1MB/512KB/256KB系统内可编程闪存
      • 256KB /192KB/128KB SRAM主内存
    • 系统
      • 上电复位 (POR) 和掉电检测
      • 内部和外部时钟选项
    • 电源
      • 空闲、待机、休眠、备份和睡眠模式
      • SleepWalking外设
      • 嵌入式降压/LDO稳压器
    • 外设
      • 32通道直接内存访问控制器 (DMAC)
      • SD/MMC主机控制器 (SDHC)
      • 四路I/O串行外设接口 (QSPI)
      • 带1588 PTP/TSU的10/100以太网MAC
      • 全速USB 2.0接口
      • 32通道事件系统
      • 双通道1 MSPS 12位ADC和DAC
      • 外设触摸控制器 (PTC)
  • 包装
    • 符合RoHS指令的无铅128引脚TQFP
    • （14mm x 14mm、0.4mm间距）
  • 环境条件
    • 商业级（0°C至+70°C）
    • 工业级（-40°C至+85°C）
    • 扩展工业级（-40°C至+105°C）
  • Microchip LAN9253 2/3端口EtherCAT器件
    • 集成100Mbps以太网收发器
      • 符合IEEE 802.3/802.3u标准（快速以太网）
      • 信号质量指数诊断
      • 环回模式
      • 自动极性检测和校正
      • HP Auto-MDIX
      • 兼容EtherCAT P
    • EtherCAT器件控制器
      • 支持8个FMMU
      • 支持8个SyncManager
      • 分布式时钟支持可与其他EtherCAT器件同步
      • 8K字节DPRAM
    • 主机总线接口
      • SPI/SQI（四通道SPI）支持，频率高达60MHz
    • 第三端口，实现灵活网络配置
    • 全面的电源管理特性
      • 3个省电等级
      • 链路状态更改唤醒（能量检测）
      • 魔法数据包唤醒、局域网唤醒 (WoL)、 广播唤醒、完美DA唤醒
      • 唤醒指示灯事件信号
    • 电源和I/O
      • 集成上电复位电路
      • 闭锁性能超过150mA，符合EIA/JESD78 II类标准
      • JEDEC 3A级ESD性能
      • 3.3V单电源（集成1.2V稳压器）
      • 用于外部电源的选项
      • 本地主机可以进入睡眠模式，直到EtherCAT主机寻址
    • 其他特性
      • EEPROM仿真
      • 增强EtherCAT周期时间
      • 支持无变压器链路
      • 多功能GPIO
      • 能够使用低成本25MHz晶体，以减少BOM
      • 25MHz时钟输出，用于参考时钟菊花链

应用

  • 电机运动控制
  • 过程/工厂自动化
  • 通信模块、接口卡
  • 传感器
  • 液压和气动阀系统
  • 操作员接口

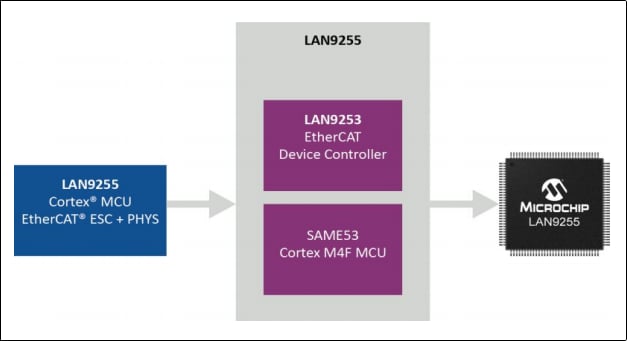

框图

框图 - Microchip Technology LAN9255 EtherCAT控制器

相关电路板

Microchip Technology EVB-LAN9255开发板

设计用于评估LAN9255 EtherCAT器件（集成Cortex M4F微控制器）的工具。

Learn More关于Microchip Technology EVB-LAN9255开发板 View Products与Microchip Technology EVB-LAN9255开发板相关
发布日期: 2021-05-10 | 更新日期: 2022-03-11
