Microchip Technology MCP14A1201/MCP14A1202 MOSFET驱动器
Microchip MCP14A1201/MCP14A1202 MOSFET驱动器是高速MOSFET驱动器，能够提供高达12.0A的峰值电流，同时采用4.5V至18V单电源供电。有两种输出配置可供选择：反相 (MCP14A1201) 和同相 (MCP14A1202)。这些器件具有直通电流小、上升和下降时间快以及传播延迟匹配等特性，非常适合用于高开关频率应用。MCP14A1201/MCP14A1202 MOSFET驱动器符合AEC-Q100标准。
MCP14A1201/MCP14A1202系列器件通过使能功能提供增强型控制。无论输入引脚的状态如何，都可以将高电平有效使能引脚驱动为低电平，从而将MCP14A1201/MCP14A1202的输出驱动为低电平。集成的上拉电阻器使得用户能够让使能引脚悬空，以便进行标准操作。
这些驱动器在其额定电压和额定功率范围内的任何条件下均具有极高的闩锁抑制能力。这些器件可以接受高达500mA的反向电流，可强制回到输出端，而不会造成损坏或逻辑失真。所有端子均具有高达2kV (HBM) 和200V (MM) 的全面静电放电 (ESD) 保护能力。
特性
- 高峰值输出电流：12A（典型值）
- 工作电压范围宽：4.5V至18V
- 在输出级中具有低直通电流/交叉传导电流
- 高电容负载驱动能力：-15,000pF典型值 (24ns)
- 短延迟时间：28ns (tD1)、28ns (tD2)（典型值）
- 低电源电流：360µA（典型值）
- 低电压阈值输入，启用滞后
- 闭锁保护：可耐受500mA反向电流
应用
- 开关模式电源
- 脉冲变压器驱动
- 线路驱动器
- 电平转换器
- 电机和电磁阀驱动

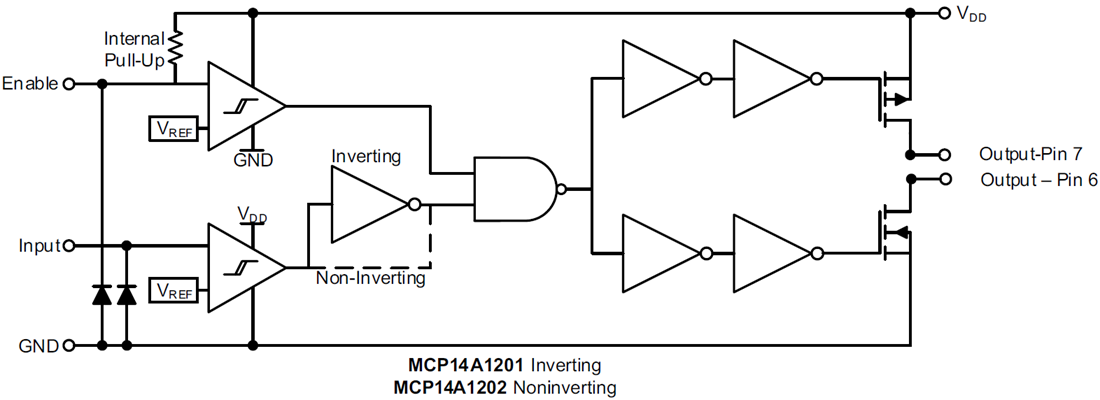

功能框图
