Microchip Technology MCP2221转接模块
Microchip Technology MCP2221转接模块由单个双列直插封装 (DIP) 尺寸板组成。该转接板是用于MCP2221 USB转UART/I²C转换器的开发和评估平台。MCP2221模块包含用于演示MCP2221器件功能的支持软件。这些工具支持轻松访问I/O控制，并可建立自定义器件配置。还可使用提供的DLL包创建自定义工具。
特性
- 采用DIP外形的小型插件板
- Mini-USB连接器
- 访问UART信号（Tx、Rx）、I2C/SMBus（SCL、SDA）以及所有GP信号 (GP0 – GP3)
- 与PICkit串行分析器兼容的接头
- 3.3V或5V跳线可选VDD
- 跳线可选的I2C/SMBus板载上拉电阻
套件内容
- MCP2221转接模块 (ADM00559)
- USB转mini-USB电缆
- 重要信息表

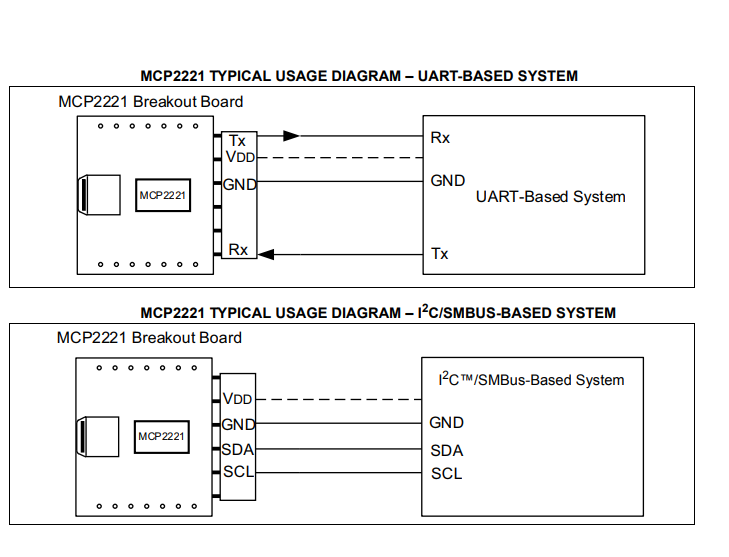

MCP2221转接模块应用电路图
相关产品
Microchip Technology MCP2221 USB转UART/I²C转换器
支持全速USB且可在具有UART和I2C接口的应用中进行USB连接。
