Microchip Technology MCP22350 USB Type-C™ PD 3.1端口控制器
Microchip Technology MCP22350 USB Type-C™供电 (PD) 3.1端口控制器设计用作外部Microchip MCU/SoC的配套PD控制器。这些控制器符合USB Type-C™电缆和连接器规范以及USB PD 3.1规范。MCP22350高度集成的小尺寸PD端口控制器可为USB Type-C插座提供电缆插头方向和检测。这些控制器通过集成USB PD 3.1 MAC与合作伙伴的USB Type-C器件实现基带通信。MCP22350控制器包括八个可配置的通用I/O引脚，采用4mm x 4mm 28-QFN封装。
MCP22350可通过USB Type-C连接器使用PD 3.1协议来协商备用模式。这些控制器可通过使用集成电源开关，在两个外部3.3V电源（VBUS和主电源）之间进行选择，以支持电池电量耗尽的情况。
MCP22350控制器集成了模拟分立元件，包括电源开关、两个支持Rp/Rd切换的VCONN场效应晶体管以及用于过压/过流检测的电流/电压检测电路。通过集成模拟分立元件，这些PD端口控制器为消费类（智能手机、平板电脑、台式电脑和笔记本电脑）和工业应用提供了低功耗解决方案。
特性
- 用于microchip MCU或SoC的配套PD控制器
- 符合USB供电3.1规范的MAC
- 用于CPU/SoC通信的SPI接口
- 支持USB Type-C备用模式
- 双角色端口 (DRP) 和快速角色交换 (FRS) 支持
- 支持DRP卸载模式
- 集成模拟分立元件：
- VCONN FET，支持Rp/Rd切换
- 电池电量耗尽Rd端接
- 针对过流情况的可编程电流检测功能
- 针对过压情况的电压检测功能
- 集成3.3V电源开关：
- 支持电量耗尽的电池（仅限MCP22350-2）
- 自动在VBUS和3.3V主电源之间切换
- 电源和输入/输出：
- 集成1.8V稳压器
- 8个可配置通用I/O引脚
- 提供4mm x 4mm 28-QFN封装
应用
- 消费电子产品：
- 掌上电脑
- 台式电脑
- 智能手机
- 平板电脑
- 显示器
- 扩展坞
- HDTV
- 打印机
- 多端口充电器
- 工业
框图

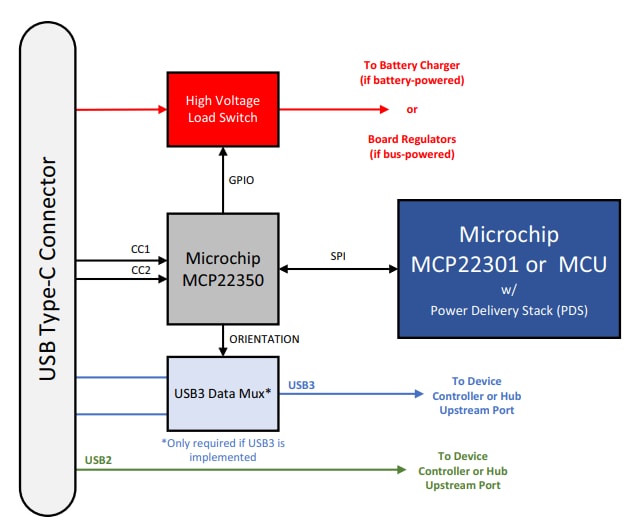

应用示意图
相关产品
Microchip Technology MCP22301 USB Type-C™ PD 3.1控制器
包括SAMD20（32位Arm® Cortex®-M0+）微控制器和MCP22350 PD MAC/PHY功能。
