Microchip Technology MCP2515控制器局域网控制器
Microchip MCP2515是一系列独立的控制器局域网 (CAN) 控制器，设计用于简化需要与CAN总线连接的应用。控制器能够发送和接收标准和扩展数据以及远程帧。这些器件还具有两个接收模板和六个接收滤波器，用于过滤不需要的消息，从而降低主机微控制器单元的开销。另外，该控制器通过工业标准串行外设接口 (SPI) 与MCU连接。
特性
- 在1Mb/s速率下实现CAN V2.0B：
- 数据字段中的0字节到8字节长度
- 标准和扩展数据和远程帧
- 接收缓冲区、掩码和滤波器：
- 两个具有优先级消息存储的接收缓冲区
- 六个29位滤波器
- 两个29位掩码
- 针对前两个数据字节的数据字节过滤（适用于标准数据帧）
- 三个具有优先级和中止特性的发送缓冲区
- 高速SPI接口 (10MHz)：
- SPI模式0,0和1,1
- 单次模式确保仅尝试一次消息传输
- 具有可编程预分频器的时钟输出引脚：
- 可用作其他器件的时钟源
- 帧起始 (SOF) 信号可用于监视SOF信号：
- 可用于基于时隙的协议和/或总线诊断，以检测早期总线降级
- 具有可选功能的中断输出引脚
- 缓冲区满输出引脚可配置为：
- 针对各接收缓冲区的中断输出
- 通用输出
- 请求发送 (RTS) 输入引脚可单独配置为：
- 控制引脚以请求各发送缓冲区的传输
- 通用输入
- 低功耗CMOS技术：
- 2.7V至5.5V工作电源电压
- 5mA有源电流（典型值）
- 1µA待机电流（典型值）（睡眠模式）
- 支持的温度范围：
- 工业温度 (I)：-40°C至+85°C
- 扩展温度 (E)：-40°C至+125°C

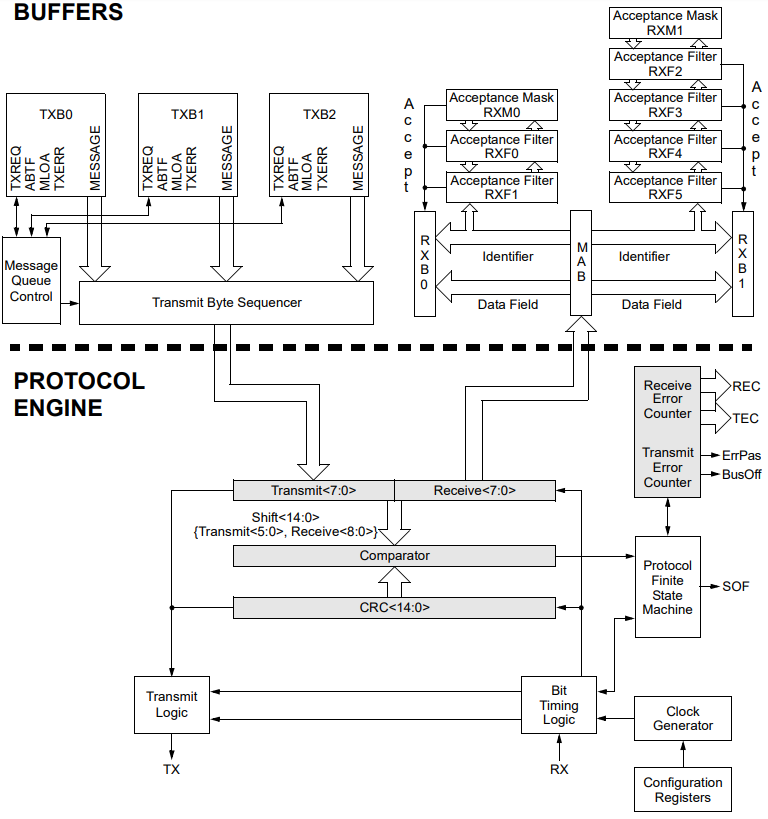

框图
