Microchip Technology MCP39F511单相电源监控IC

Microchip Technology MCP39F511单相电源监控IC设计用于实时测量交流/直流电源的输入功率，可提供功率和能量值。MCP39F511 IC包括双通道Δ-Σ ADC、一个16位计算引擎、EEPROM和柔性两线接口。这些IC的每个测量通道均具有94.5dB SINAD性能，并采用集成的低漂移电压基准。

特性

  • 在4000:1动态范围内的电源监测精度能力为0.1%误差
  • 内置计算：
    • 有功、无功、视在功率
    • 有功和无功电能累加
    • 真RMS电流和RMS电压
    • 线路频率和功率因数
  • 专用过零检测 (ZCD) 引脚
  • 专用PWM输出引脚
  • 通过快速电压浪涌检测实现自动事件引脚控制
  • 通过页面读/写命令实现512字节的用户可访问EEPROM
  • 快速校准程序
  • 2线UART：
    • 波特率高达115.2kbps
  • 低漂移内部电压基准：
    • 10ppm/°C（典型值）
  • 28引脚、5mm x 5mm QFN封装
  • 扩展温度范围：40°C至+125°C
  • 符合AEC-Q100标准

应用

  • 家居自动化的电源监控
  • 工业照明电源监控
  • 实时测量交流/直流电源的输入功率
  • 智能配电设备

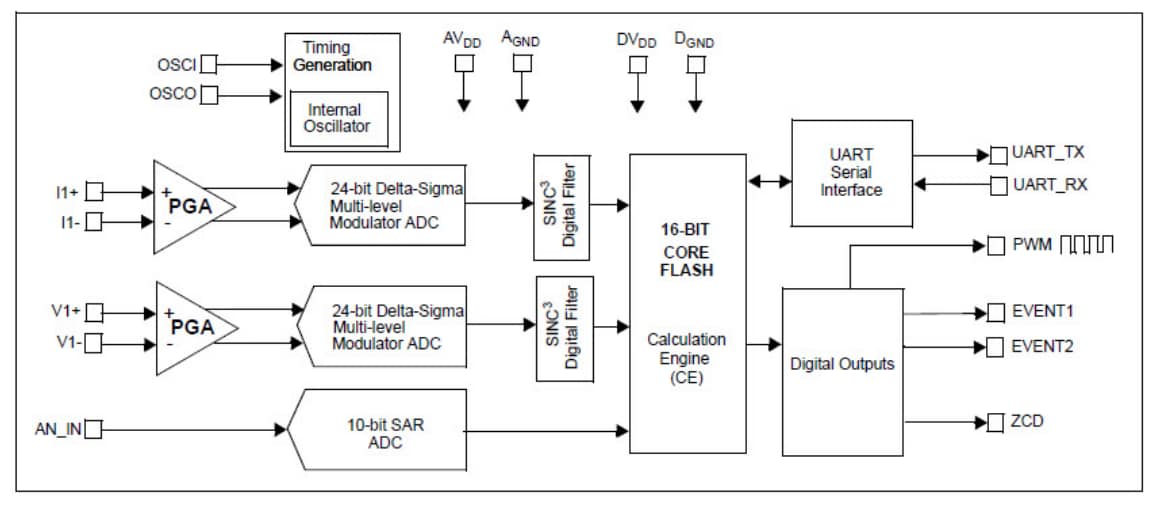

MCP39F511 IC框图

框图 - Microchip Technology MCP39F511单相电源监控IC

视频

相关工具

Microchip Technology 电源监控演示板

全功能电源和能量监控系统，提供单通道和双通道版本。

Learn More关于Microchip Technology 电源监控演示板 View Products与Microchip Technology 电源监控演示板相关
View Results ( 6 ) Page
物料编号 数据表 电源电压-最小 工作电源电流 封装 / 箱体
MCP39F511AT-E/MQ MCP39F511AT-E/MQ 数据表 2.7 V 13 mA QFN-28
MCP39F511-E/MQ MCP39F511-E/MQ 数据表 2.7 V 13 mA QFN-28
MCP39F511A-E/MQ MCP39F511A-E/MQ 数据表 2.7 V 13 mA QFN-28
MCP39F511N-E/MQ MCP39F511N-E/MQ 数据表 2.7 V 13 mA QFN-28
MCP39F511NT-E/MQ MCP39F511NT-E/MQ 数据表 2.7 V 13 mA QFN-28
MCP39F511T-E/MQ MCP39F511T-E/MQ 数据表 2.7 V 13 mA QFN-28
发布日期: 2017-04-03 | 更新日期: 2023-02-22
