Microchip Technology 电源监控演示板
Microchip Technology电源监控演示板是全功能电源和电能监控系统。这些板可计算并显示有功功率、无功功率、RMS电流、RMS电压、有功电能（正向和反向）以及四象限无功电能。
该电源监控演示板提供两种型号：
单通道：MCP39F511电源监控演示板 (ADM00667)
双通道：MCP39F511N电源监控演示板 (ADM00706)
该电源监控演示板可通过USB轻松连接到可下载的Power Monitor Utility软件，该软件可实现自动控制。这样即可轻松尝试所有系统配置设置，例如PWM输出频率、过零检测选项和事件配置。Power Monitor Utility软件还可用于创建自定义校准设置。只需单点校准即可满足大多数精度要求。电表软件提供了一个自动校准过程，可用于快速校准电表，并允许设计人员尝试不同的校准程序。
特性
- 显示有功、无功、视在功率、RMS电流、RMS电压、线路频率、正向/反向有功电能以及4象限无功电能
- 事件通知，包括过流、过功率、电压骤降和电压浪涌
- 通过PC软件进行器件配置，包括事件通知、校准、EEPROM读取/写入、PWM控制和电能累加启动/重置
- 直接连接到90VAC至240VAC即可工作
- 推荐15A最大负载
套件内容
- MCP39F511x Power Monitor Demonstration Board
- IEC-to-Female AC Load Cable (Two included with MCP39F511N)
- AC Line Cable
- Mini-USB Cable
相关产品
Microchip Technology MCP39F511单相电源监控IC
设计用于实时测量交流/直流电源的输入功率。
MCP39F511 Board Layout (ADM00667)

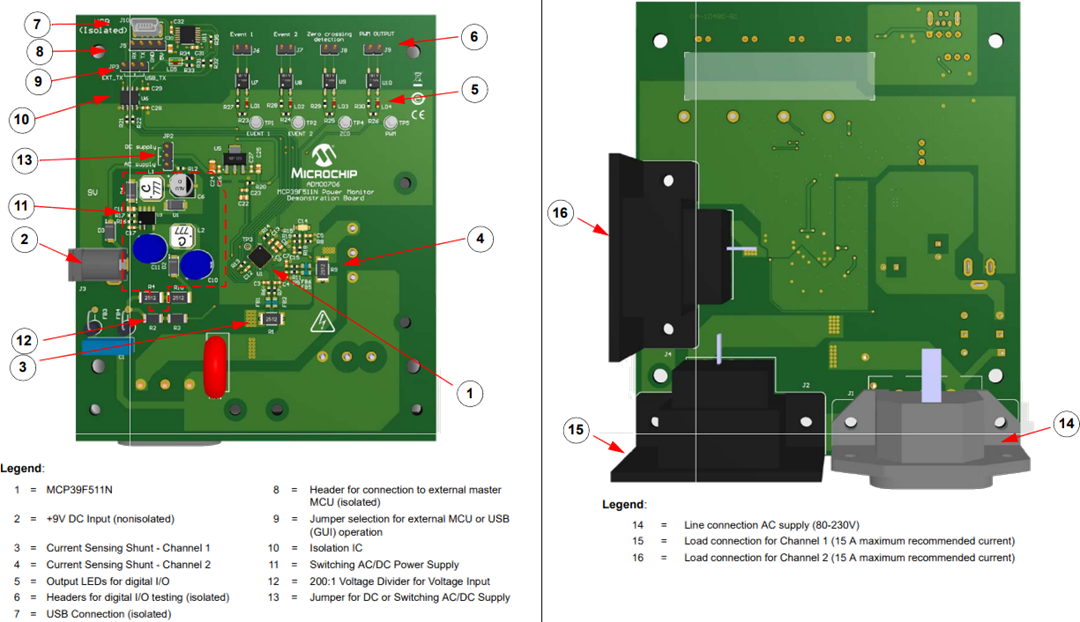

MCP39F511N Board Layout (ADM00706)
发布日期: 2017-06-09
| 更新日期: 2022-03-11
