Microchip Technology MCP8027 3相无刷直流电机栅极驱动器
Microchip Technology MCP8027三相无刷直流（BLDC）电机栅极驱动器包括三个集成式半桥驱动器。三个半桥驱动器可在12V峰值输出电流时提供0.5A电流，用于驱动高侧和低侧NMOS MOSFET晶体管。这些BLDC电机栅极驱动器集成了两个LDO稳压器、一个降压稳压器、一个过热传感器、一个比较器和电源监控比较器。MCP8027栅极驱动器的工作温度范围为-40°C至150°C，电压范围为6V至28V 。
MCP8027栅极驱动器具有5μA典型静态电流（睡眠模式）、热关断功能以及6V至40V输入电压范围。这些驱动器采用40引线5mmx5mm QFN和48引线7mmx7mm TQFP封装（带裸露焊盘（EP））。MCP8027驱动器用于家用电器、永磁同步电机（PMSM）控制、业余飞机和通风电机。
特性
- 静态电流：
- 睡眠模式：5µA（典型值）
- 待机模式：<200 µA
- 三个半桥驱动器
- 针对高边 NMOS 和低边 NMOS MOSFET 的独立输入控制
- 峰值输出电流：0.5A（12V时）
- 直通保护
- 过流和短路保护
- 固定输出线性稳压器
- 5 V 下 30 mA
- 12 V 下 30 mA
- 三个运算放大器
- 输入电压范围：6 V至40 V
- 可调输出降压稳压器（750mW）
- 带DAC基准的过流比较器
- 电平转换器
- 工作电压范围：6V至28V
- 降压稳压器欠压锁定：4V
- 欠压锁定 (UVLO)：5.5V（降压除外）
- 过压锁定 (OVLO)：32V
应用
- 工业燃料、水和通风电机
- 家用电器
- 永磁同步电机 (PMSM) 控制
- 业余爱好飞机、船只和车辆

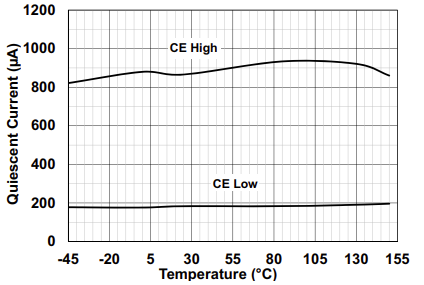

特性曲线
相关评估板
Microchip Technology EV83F07A 评估板
演示MCP8027 3相BLDC电机栅极驱动器的驱动能力。
发布日期: 2024-07-12
| 更新日期: 2024-07-30
