Microchip Technology MEC1428嵌入式控制器
Microchip Technology MEC1428嵌入式控制器是一款先进的混合信号型I/O控制器，具有高度可配置性，非常适合用于笔记本电脑和平板电脑应用。MEC1428通过添加从属连接闪存 (SAF)，为USB Type-C™供电提供了最佳解决方案，从而为计算工程师提供了全新等级的设计功能。MEC1428控制器与MEC140X和MEC141X控制器系列引脚和寄存器兼容，可让设计人员轻松添加eSPI和附加功能，并实现更大的设计灵活性。MEC1428保留了eSPI主机连接闪存 (MAF) 功能。
另外，Microchip MEC1428还具有灵活的布局方式，允许配置多个I/O信号以支持3.3V或1.8V。这样即无需外部电压转换器，从而降低了系统材料成本。MEC1428可通过Intel增强型串行外设接口 (eSPI) 或Intel低引脚数 (LPC) 与系统主机进行通信。
MEC1428集成了一个32位MIPS32® M14K™微控制器内核，以及192KB的紧密耦合SRAM（用于SPI闪存加载的代码和数据）。设计人员可以利用主机SPI闪存（用于BIOS存储）进行非易失性EC固件存储，打造具有成本效益的系统解决方案。
MEC1428由MPLAB XC编译器、MPLAB REAL ICE在线仿真器、ICD3在线调试器以及PICKit3编程器/调试器等MPLAB开发工具支持。
特性
- MIPS32 M14K microcontroller core
- Fully supported by MPLAB development tools
- Enhanced Serial Peripheral Interface (eSPI) or LPC host interface
- Supports Slave Attached Flash Sharing (SAFS)
- ACPI 3.0 compliant
- PC2001 compliant
- VTR (standby) and VBAT (Power Planes)
- Connected standby support
- 8042 emulated keyboard controller
- Secure Boot ROM loader
- System to EC message interface
- Trace FIFO debug port (TFDP)
- 32-bit RTOS timer
- Package options
- 128 VTQFP
- 128 WFBGA
- 144 WFBGA
- RoHS compliant
规范
- 18x8 keyboard scan matrix
- Full UART
- Customer programmable RAM
- eSPI, LPC, I2C host interfaces
- 192KB SRAM (Code + Data) code storage
- 2 fan tachometer inputs
- 8024 keyboard controller
- 32kB data RAM
- 2 breathing/blinking LEDs
- 106 GPIO
- 3 LEDs
- 8 Analog to Digital Converters (ADCs)
- 2 BC links
- 1 AMD SB-TSI
- 5 ACPI interfaces
- 4 Counters/Timers
应用
- 低功耗嵌入式控制器
- 移动应用
- 笔记本电脑和便携式电脑
- 平板电脑
开发工具
Microchip Technology EVB-MEC1428MECC评估板
设计用于支持MEC1428嵌入式控制器应用开发的工具。

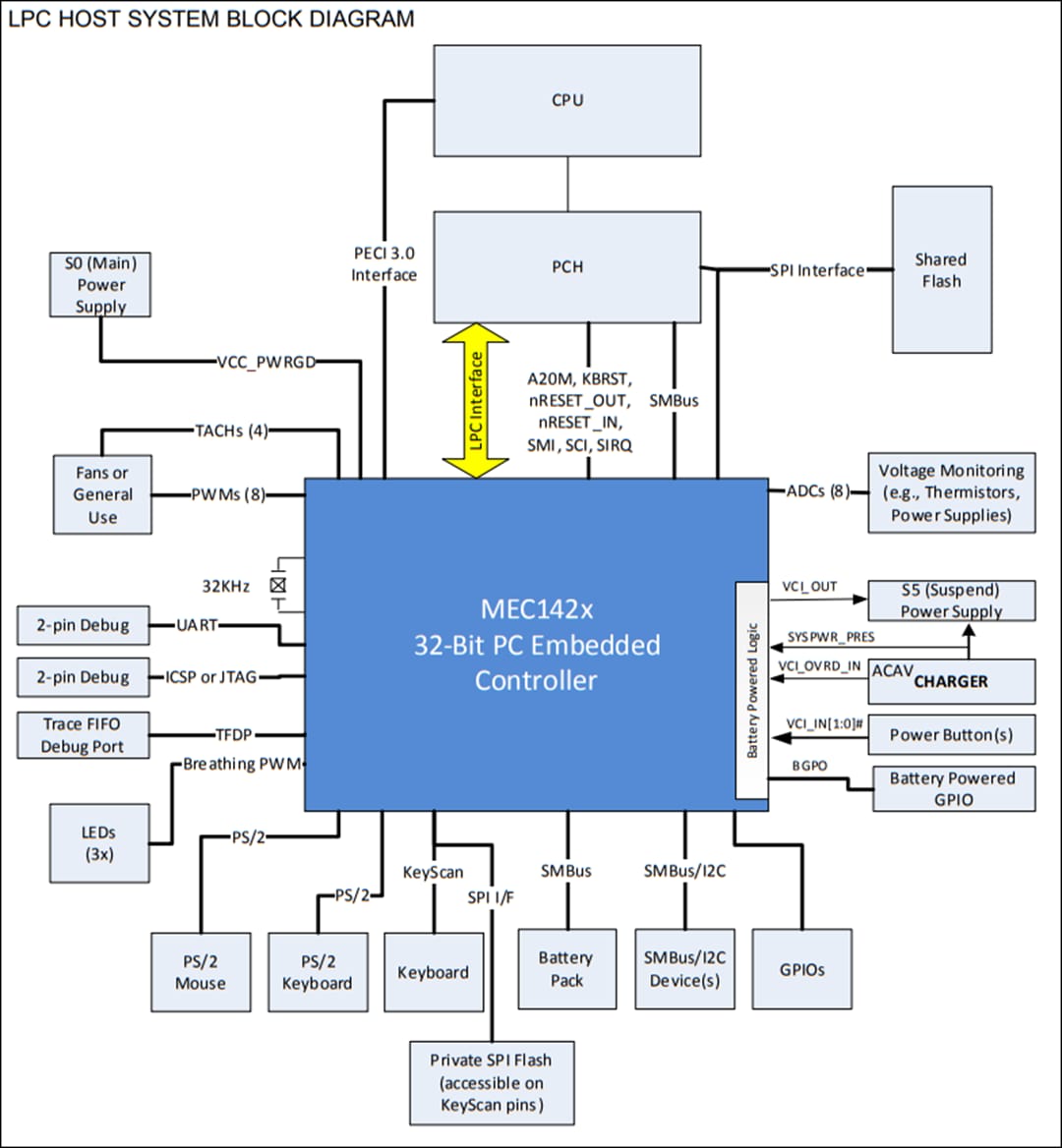

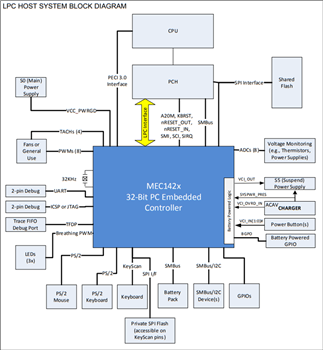

系统框图
发布日期: 2017-12-27
| 更新日期: 2022-04-04
