Microchip Technology MIC2128同步降压控制器
Microchip Technology MIC2128同步降压控制器采用独特的自适应导通时间控制架构。 MIC2128的输入电压范围为4.5 V至75.0 V，可用于提供高达25 A（热限制）的负载电流。输出电压可调至0.6V，精度保证为 ±1%。设备工作时的可编程开关频率为270kHz至800kHz。
Microchip Technology MIC2128具有一个外部软启动引脚 (SS)，允许用户调整输出软启动时间，以减少启动期间来自市电的浪涌电流。MIC2128具有辅助自举LDO，可通过转换器的输出为 MIC2128内部电路偏置电源和栅极驱动器供电，从而提高系统效率。逻辑电平使能 (EN) 信号，可用于启用或禁用控制器。MIC2128可以单调启动为预偏置输出。MIC2128设有开漏电源良好信号 (PG)，当输出稳压时发出信号，可用于简单的电源排序目的。
MIC2128提供全套保护功能，确保在故障条件下保护集成电路。这些功能包括欠压闭锁，以确保在功率衰减条件下正常运行；"打嗝 "模式短路保护；热关断。MIC2128采用16引脚3 mmx3 mm VQFN（超薄四方扁平无引线）封装，工作温度范围为-40 °C至+125 °C。
特性
- 超高速控制 (Hyper Speed Control®) 架构
- 输入与输出电压转换率高
- Any Capacitor™稳定性
- 超快负载瞬态响应
- 输入电压范围：4.5V至75V
- 可调输出电压范围：0.6V至30V
- 可编程开关频率：270kHz至800kHz
- 外部可编程软启动
- 实现输入和电源良好输出
- 内置5V稳压器，用于单电源运行
- 辅助电压自举LDO
- 内置自举二极管
- 可编程电流限制和断续模式短路保护
- 内部补偿和热关断
- 支持安全启动，进入预偏置输出
- -40 °C至+125 °C结温范围
- VQFN-16 封装
- 封装尺寸：3 mm x 3 mm
应用
- 网络/电信设备
- 基站和服务器
- 分布式电源系统
- 工业电源

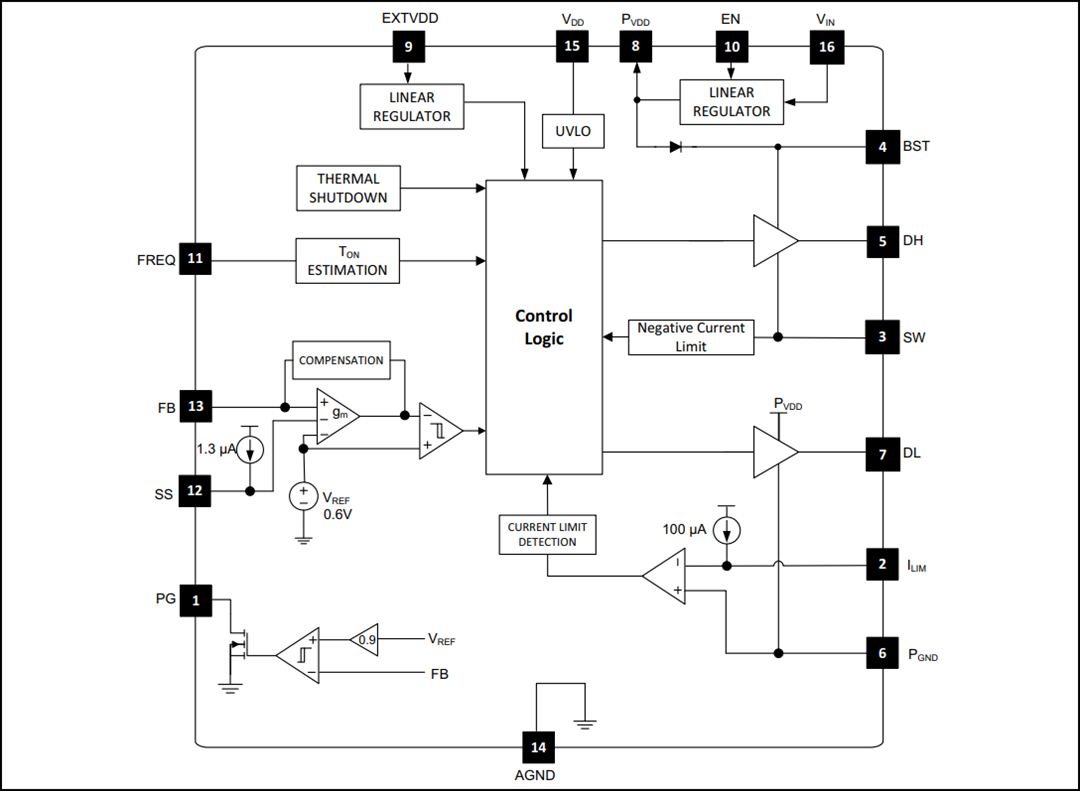

框图

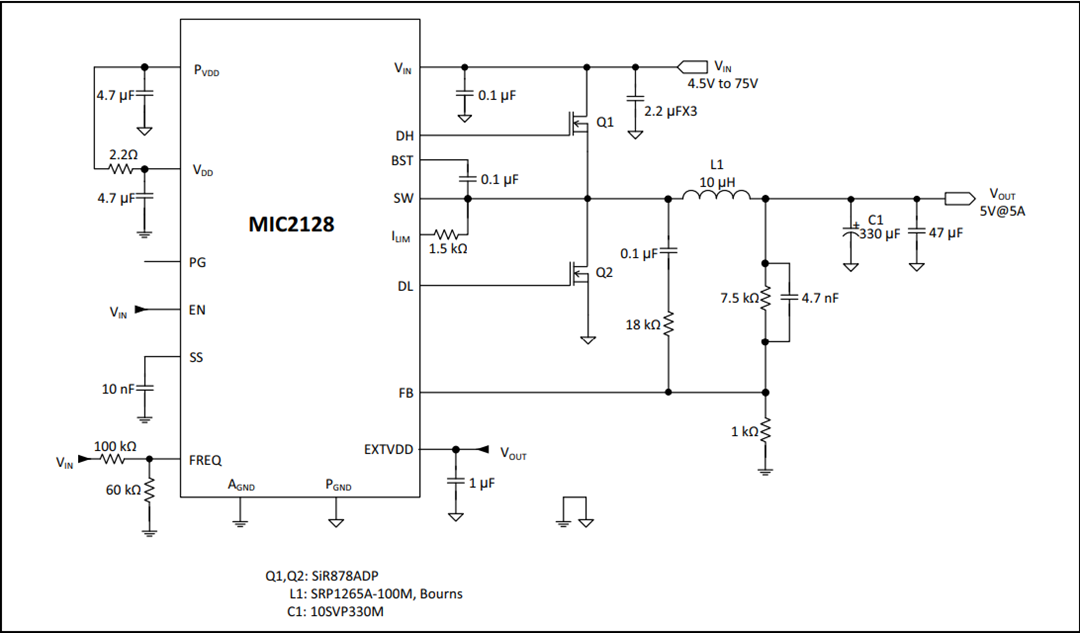

典型应用电路
开发工具
Microchip Technology MIC2128大功率评估板 (ADM01006)
参考设计，设计用于演示MIC2128降压控制器的大输出电流。
发布日期: 2020-01-24
| 更新日期: 2024-07-09
