Microchip Technology MIC21LV32和MIC21LV33高级COT PWM控制器
Microchip Technology MIC21LV32和MIC21LV33 36V双相高级COT PWM控制器具有独特的自适应导通时间控制架构。MIC21LV33控制器具有Hyperlight Load®和切相特性，而MIC21LV32具有多达8相的可堆叠特性。Hyper Speed Control®架构支持在中高负载下实现超快瞬态响应。软启动也可通过电容器在外部进行编程，从而在重负载下实现安全启动。
Microchip MIC21LV32和MIC21LV33的输入电源电压范围为4.5V至36V，可用于提供高达50A输出电流。输入电压可降至2V，提供的外部VDD为5V。这些器件的输出电压可调节，低至0.6V，在整个工作温度范围内保证精度为+/-1%。
MIC21LV32和MIC21LV33控制器采用32引脚5mmx5mm VQFN封装，工作结温范围为-40°C至+125°C。
特性
- 输入电压范围：4.5V至36V
- 外部电源VDD=5V时，输入低至2V
- 可调输出电压范围：0.6V至28V
- 自适应恒定导通时间控制：
- 高DeltaV运行
- Any Capacitor™稳定性
- 0.6V内部基准，精度为±1%
- 参考精度：±0.5%（-40°C至105°C）
- 新型纹波注入方法，支持高于50%占空比运行
- 在CCM下运行，可堆叠，实现多相运行（高达8相）(MIC21LV32)
- HyperLight Load®和自动切相 (MIC21LV33)
- 能够连接外部MCU (MIC21LV33)
- 精确相间电流均衡
- 精确的180°相位输出
- 每相开关频率：100kHz至1MHz
- 高压内部5V LDO，用于单电源运行 (MIC21LV33)
- 二次LDO，可提高系统效率
- 支持预偏置输出启动
- 远程检测放大器，可实现精准输出稳压
- 压降特性，支持自适应电压定位 (AVP)，改进负载瞬态响应
- 精密使能功能可实现低待机电流
- 外部可编程软启动，降低浪涌电流
- 无损RDSON电流检测，采用NTC温度补偿或电阻器检测方法
- 可编程电流限制和断续模式短路保护
- 带滞后的热关断
- 结温范围：-40°C至+125°C
- 紧凑尺寸5mm x 5mm 32引脚VQFN封装
应用
- 分布式电源系统
- 通信/网络基础设施
- 打印机、扫描仪、图形卡和视频卡
- FPGA、CPU、MEM、GPU内核电源
相关评估板
Microchip Technology EV71S00A MIC21LV32评估板
方便全面评估MIC21LV32功能的特性和性能。
典型应用电路

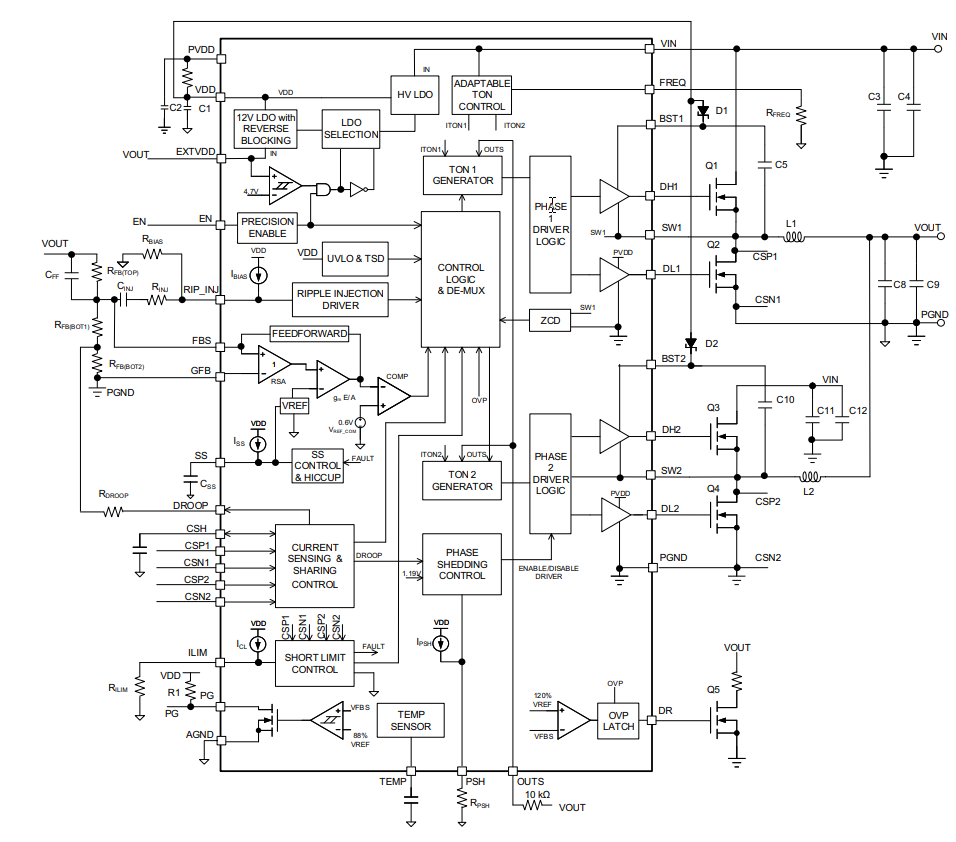

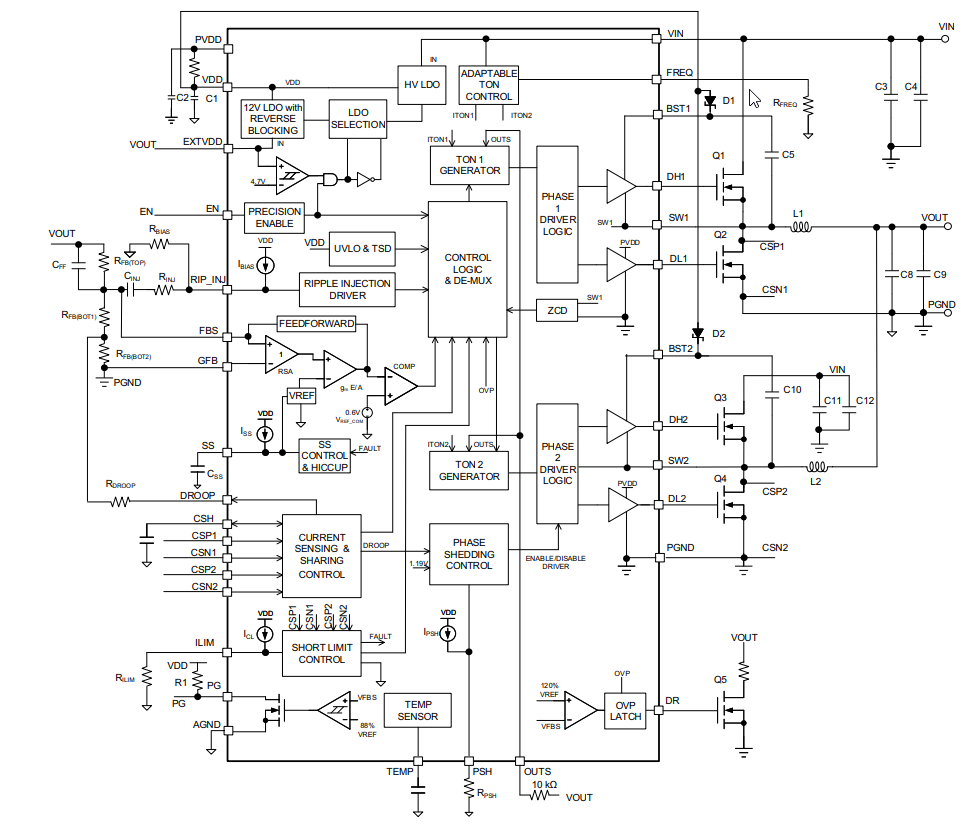

框图
发布日期: 2021-04-28
| 更新日期: 2022-04-20
