Microchip Technology MIC24066/7开关降压稳压器
Microchip Technology MIC24066/7高性能开关降压稳压器是36V商用同步开关稳压器，提供6A负载电流。MIC24066/7具有4.5V至36V宽输入范围和增强型高压COT控制器，与一对N通道FETS共同封装，提高了耐雪崩等级。这些稳压器提供0.6V可调输出电压，精度为±1%。同时，Hyper Speed Control®专有架构可实现超快瞬态响应，同时降低输出电容。
Microchip MIC24066/7开关降压稳压器具有可编程的270kHz至800kHz开关频率。在轻负载条件下，工作模式可以在HyperLight load® (HLL) 模式和MIC24067连续导通模式 (CCM) 之间选择。
MIC24066/7稳压器具有一整套保护特性，包括UVLO、断续限流短路保护和热关断。这些特性可确保IC在故障情况下安全运行。
这些开关降压稳压器采用36引脚5mm x 6mm可湿性侧翼VQFN封装，工作结温范围为-40°C至+125°C。
特性
- 输入电压范围：4.5V至36V
- 可调输出：0.6V至32V（也限于占空比）
- 高电流能力：6A (MIC24066/7)
- 自适应恒定导通时间控制
- 0.6V内部基准，精度为±1%
- 开关频率高达800kHz
- 高压内部LDO，用于单电源运行
- 二次LDO，可提高系统效率
- 支持预偏置输出启动
- 用于精确输出调节的内部补偿器
- 使能功能可实现低待机电流
- 可编程HLL/CCM运行 (MIC24067)
- 可编程软启动时间 (MIC24066)
- 可编程电流限制和断续模式短路保护
- 带滞后的热关断
- 紧凑型尺寸5mm x 6mm 36引脚可湿性侧翼VQFN
- 结温范围：-40°C至+125°C
应用
- 服务器和工作站
- 路由器、交换机和电信设备
- 基站
- 高功率密度负载点转换器

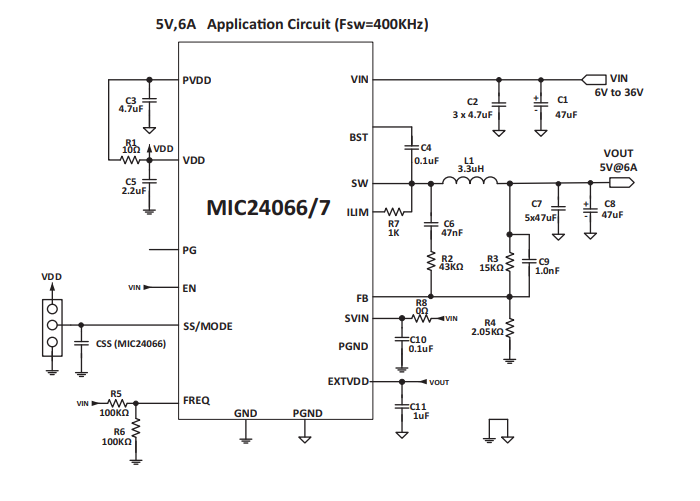

典型应用电路

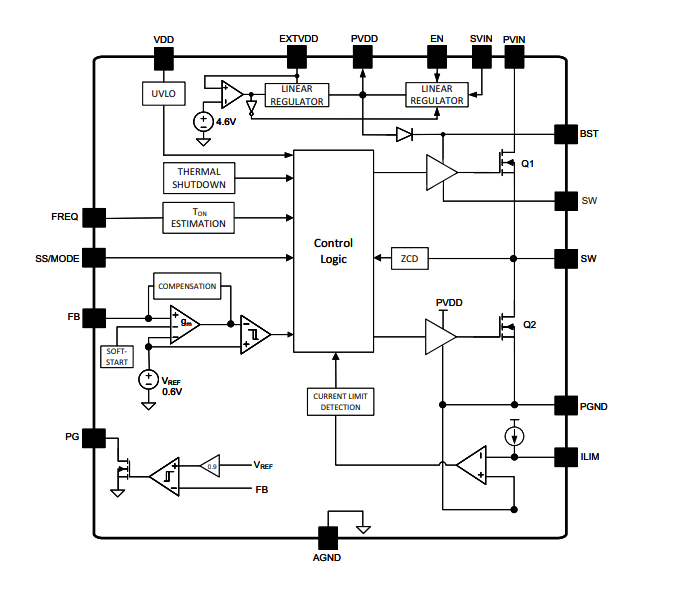

功能框图
封装类型
