Microchip Technology ADM00845 MIC28515降压评估板

Microchip ADM00845 MIC28515降压评估板设计用于评估MIC28515同步降压转换开关，该开关的输入电压范围为4.5V至75V，具有5A电流能力。该评估板采用270kHz至800kHz的可编程开关频率，具有两种可选模式。这两种工作模式为连续导通模式 (CCM) 和超轻负载 (HLL) 模式。MIC28515评估板设有开漏电源正常 (PG) 信号，可在输出处于调节范围时发出指示信号。

The Microchip Technology MIC28515 Evaluation Board requires only a single power supply with at least 5A current capability. The MIC28515 has an internal PVDD LDO so no external linear regulator is required to power the internal biasing of the IC.

特性

  • 输入电压范围：10V至75V（针对48V优化）
  • 输出电压：0.8V、1.2V、2.5V、3.3V、5V或12V（通过J10跳线可选）
  • 300kHz开关频率（可调范围：270kHz至800kHz）
  • 通过跳线J6实现MODE选择：
    • 支持选择CCM或HLL工作模式
  • 开漏电源良好信号 (PG)，可在输出处于调节范围内时发出指示信号
  • 逻辑电平使能 (EN) 信号，可用于启用或禁用控制器

相关产品

Microchip Technology MIC28515 5A开关稳压器

增强型高压COT控制器，具有宽输入范围（4.5V至75V）。

Learn More关于Microchip Technology MIC28515 5A开关稳压器 View Products与Microchip Technology MIC28515 5A开关稳压器相关

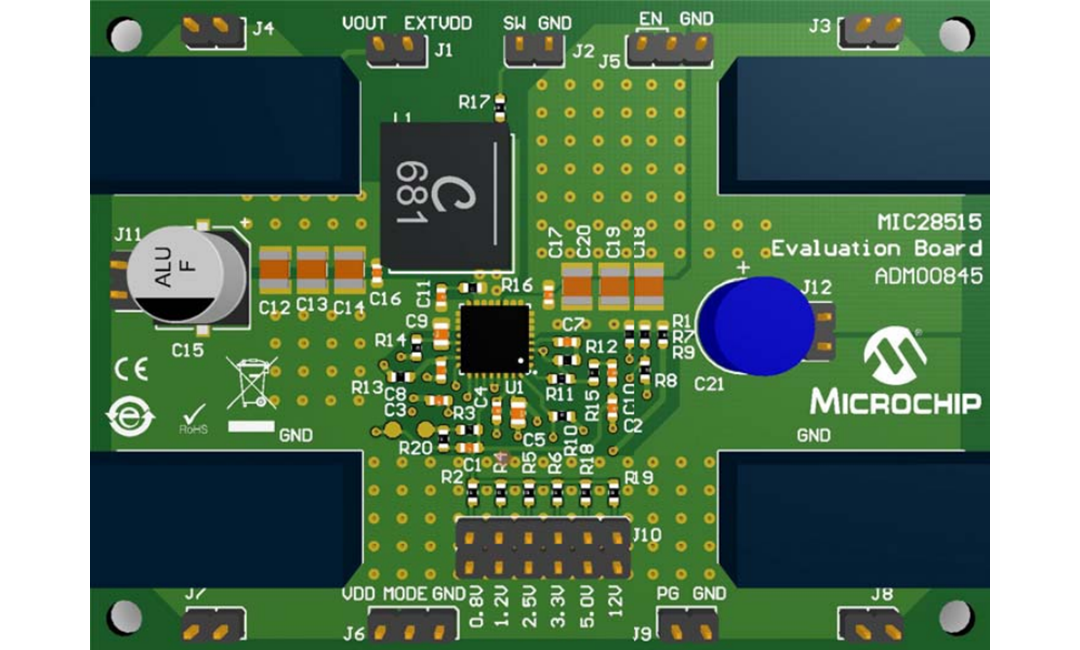

Board Layout

Microchip Technology ADM00845 MIC28515降压评估板
