Microchip Technology MIC28515 5A开关稳压器
Microchip Technology MIC28515 5A开关稳压器是一款增强型高压COT控制器，具有宽输入范围和集成FET。MIC28515稳压器设有一对低FOM功率沟槽N通道FET，该FET具有改进的雪崩击穿额定值。输出电压可调节，低至0.6V，精度为+/-1%。MIC28515稳压器设有“模式”选择引脚，可以选择超轻负载和Hyper Speed Control操作。
Hyper Speed Control专有架构可实现快速瞬态响应，并降低输出电容。MIC28515稳压器具有全套保护特性，可确保器件在故障情况下安全运行。这些保护特性包括UVLO、可减小浪涌电流的外部软启动、断续限流短路保护和热关断。MCP28515稳压器采用38引脚6mm x 6mm PQFN封装，工作结温范围为-40°C至+125°C。典型应用包括分布式电源系统、通信/网络基础设施、工业电源和太阳能。
特性
- 输入电压范围：4.5V至75V
- 可调输出电压范围：0.6V至32V（受限于占空比）
- 高电流能力：5A
- 自适应恒定导通时间控制
- 0.6V内部基准
- 开关频率：270kHz至800kHz
- 高压内部LDO，用于单电源运行
- 借助内部和外部VDD工作
- 输出电流高达5A
- 支持预偏置输出启动
- 用于精确输出调节的内部补偿器
- 使能功能可实现低待机电流
- MODE选择引脚支持轻负载工作
- 可编程电流限制和断续模式短路保护
- 带滞后的热关断
- 高性能薄型引线框架式封装
- 下一代功率沟槽式MOSFET，可实现干净的开关功能并减少振铃
- 6mm x 6mm PQFN紧凑型封装
- 结温范围：–40°C至125°C
应用
- 分布式电源系统
- 通信/网络基础设施
- 工业电源
- 太阳能

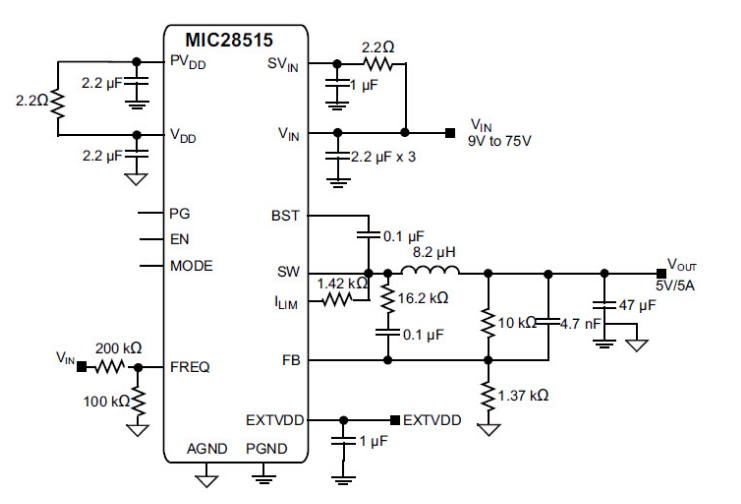

MIC28515稳压器典型应用电路
相关工具
Microchip Technology ADM00845 MIC28515降压评估板
用于评估MIC28515同步降压转换开关。
