Microchip Technology MPLAB Snap在线调试器/编程器

借助MPLAB X集成开发环境 (IDE)（5.05版及更高版本）的强大图形用户界面，Microchip Technology MPLAB® Snap在线调试器/编程器支持快速轻松地对大多数PIC®、AVR®和SAM闪存微控制器 (MCU) 以及dsPIC®数字信号控制器 (DSC) 进行调试和编程。MPLAB Snap可通过高速USB 2.0接口连接到计算机，并可通过8引脚单列直插 (SIL) 连接器连接到目标。该连接器使用两个器件I/O引脚和复位线路来实现在线调试和In-Circuit Serial Programming™ (ICSP™) 编程功能。MPLAB Snap可为入门级用户提供对其原型进行快速调试所需的所有速度和特性。

MPLAB Snap采用功能强大的32位、300MHz SAM E70 Arm® Cortex®-M7 MCU，可确保快速调试迭代。MPLAB Snap具有宽目标电压范围，还支持具有流式数据网关的高级接口，如4线JTAG和串行线调试。另外，MPLAB Snap还向后兼容使用2线JTAG和ICSP的演示板、排针和目标系统。

特性

  • 调试和编程
    • PIC、AVR和SAM闪存MCU
    • dsPIC DSC
  • 设计用于匹配硅目标的时钟速度
    • 以器件支持的最快速度进行编程
  • 目标电压：1.20V至5.05V
    • 宽目标电压支持各种器件
  • 便携、USB供电
    • 通过高速USB 2.0端口供电，无需外部电源
    • 符合CE标准和RoHS指令
  • 8引脚单列直插式排针
    • 支持具有流式数据网关的高级接口，如4线JTAG和串行线调试
  • 兼容性
    • 向后兼容使用2线JTAG和ICSP的演示板、排针和目标系统
    • 易于维护和功能升级
  • 易于维护和功能升级
    • 通过安装最新版本的MPLAB X IDE来添加新的器件支持和功能，可从Microchip Technology免费下载

文档

视频

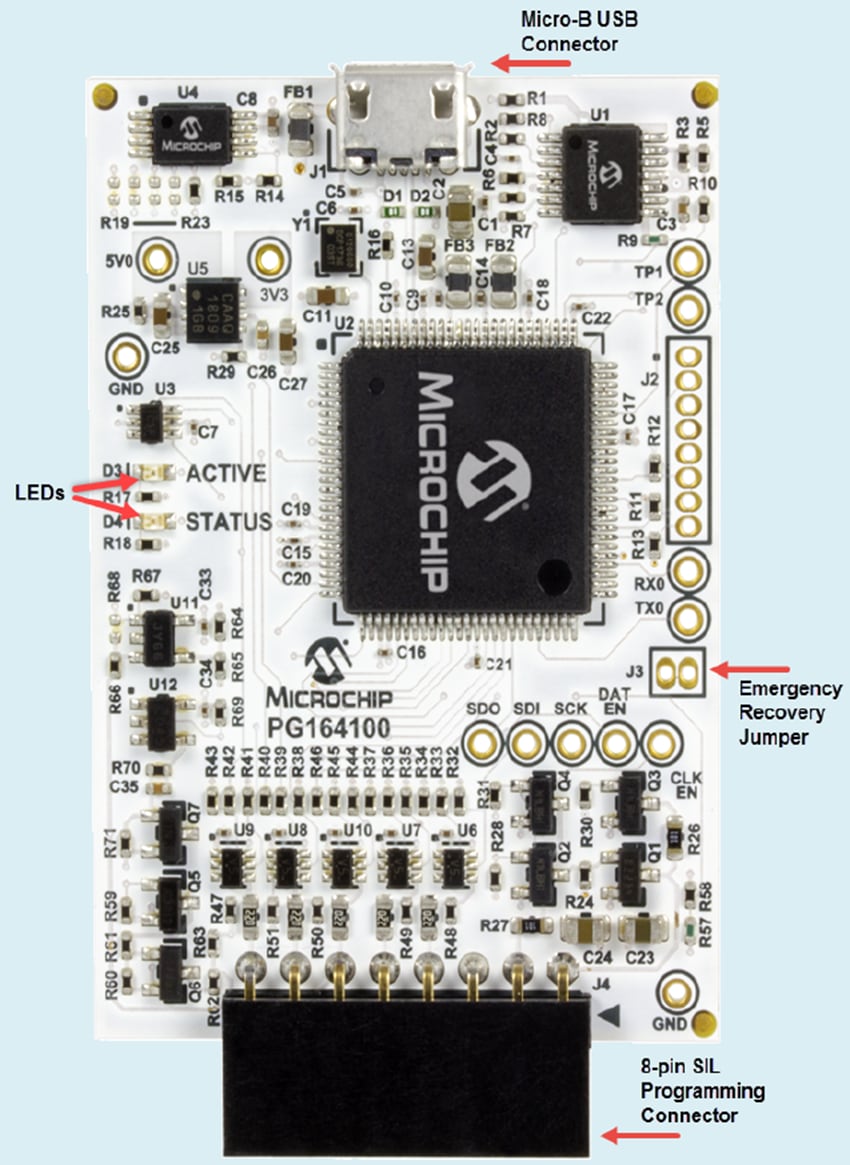

板布局

Microchip Technology MPLAB Snap在线调试器/编程器

相关产品

Microchip Technology SMART E70与V70/71基于ARM的闪存MCU

基于带浮点单元 (FPU) 的32位ARM Cortex-M7处理器的MCU。

Learn More关于Microchip Technology SMART E70与V70/71基于ARM的闪存MCU View Products与Microchip Technology SMART E70与V70/71基于ARM的闪存MCU相关

必要设备

  • Full-featured Micro-B USB cable (data and power), no longer than 1.5 meters, to connect to the USB port of a computer
  • Target board
  • Power supply for the target board
  • Any wiring interfaces or cables needed for your application, some available adapters and cables include:
  • Jumper, wire, or tweezers for emergency recovery, if needed
发布日期: 2018-08-08 | 更新日期: 2024-08-26
