Microchip Technology PD77020 PoE电源管理控制器

Microchip Technology PD77020 PoE电源管理控制器提供多端口PoE功能，例如端口映射（端口矩阵）、端口优先级、端口状态和系统电源管理。PD77020器件可与Microchip的PD77728第七代PoE管理器配合使用。Microchip Technology PD77020器件基于Microchip SAMD21控制器并采用5mm × 5mm 32引脚QFN封装。

特性

  • 以与PD77020配合使用的控制器模式运行的PSE系统具有以下系统和端口级特性：
    • 支持多达16个移动电源
    • 电源管理
      • 配置有源端口（禁用未使用端口）
      • 上电端口（基于检测/分类结果）
      • 端口断电（基于功耗预算）
      • 汽车级
      • 电源预算
      • 电源良好引脚至OSS转换
      • OSS—端口优先级
      • 功率测量
    • 与主机通信（15字节协议）
      • 系统、器件和端口状态
      • 温度报警
      • 读取芯片温度
    • LLDP
  • 以与PD77728配合使用的控制器模式运行的PSE系统具有以下系统和端口级特性：
    • 检测
    • 分类
    • 浪涌
    • 端口上电
    • 实时保护（RTP）
  • 主机
    • 高级配置（总功耗预算）
    • 端口优先级定义
    • 从PD77020读取PoE信息

应用

  • 用于企业、中小型企业、SOHO和商业市场的交换机和路由器
  • 面向企业市场的交换机和路由器
  • 中小型企业以及SOHO商业市场的交换机
  • PoE注入器

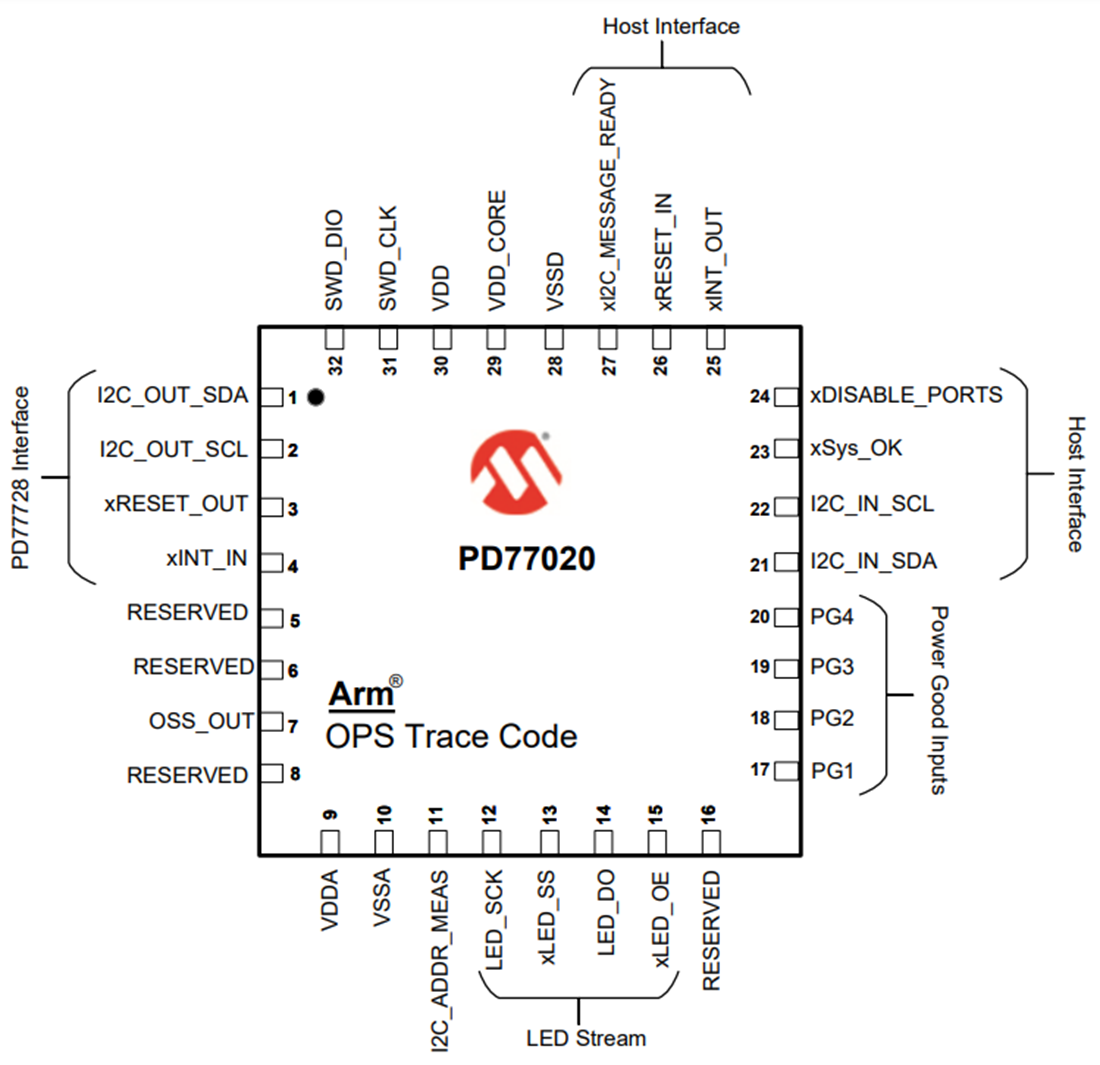

引脚示意图

机械图纸 - Microchip Technology PD77020 PoE电源管理控制器
