Microchip Technology PIC18F16Q20 Curiosity Nano套件

Microchip Technology PIC18F16Q20 Curiosity Nano套件提供用于评估PIC18-Q20系列微控制器的硬件平台。PIC18F16Q20微控制器安装在电路板上。Curiosity Nano系列评估板包含一个板载调试器。无需外部工具即可对Microchip PIC18F16Q20 MCU进行编程和调试。

特性

PIC18F16Q20特性
- 多电压 I/O (MVIO) 接口，具有多个由V_DDIO2和V_DDIO3供电的引脚
- 具有较高通信速率的I³C目标模块
- 10位300 ksps ADC，具有用于响应传感器设计的计算功能
- 8位信号路由端口模块，无需使用外部引脚即可互连数字外设
- 具有固定延迟的向量中断控制器，用于处理中断和系统总线仲裁器
- 直接内存访问 (DMA) 功能
- UART支持异步、DMX、DALI和LIN协议
- 内存访问分区 (MAP)
- 增强型代码保护，支持数据保护和引导加载程序应用中的用户
- 设备信息区 (DIA) 存储工厂校准值，以帮助提高温度传感器的精度

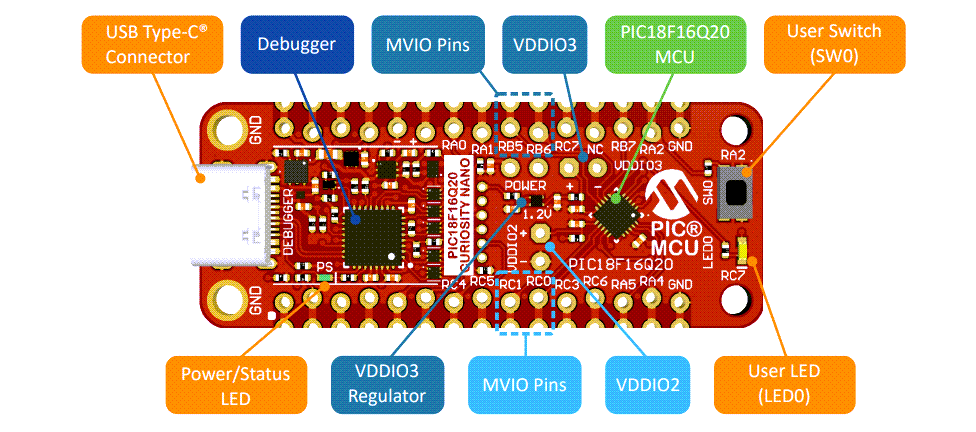

板特性
- PIC18F16Q20微控制器
- USB Type-C®连接器、USB供电
- 1个黄色用户LED
- 1个机械用户开关
- 1个MCP1711/1.2V LDO稳压器，为VDDIO3供电
- 板载调试器：
  - Microchip MPLAB® X IDE中的电路板识别
  - 1个绿色电源和状态LED
  - 编程和调试
  - 虚拟串行端口 (CDC)
  - 1个调试GPIO通道 (DGI GPIO)
- 可调目标电压：
  - MIC5353 LDO稳压器，由板载调试器控制
  - 输出电压范围：1.8V至3.6V（受USB输入电压限制）
  - 最大输出电流：500mA（受环境温度和输出电压限制）
