Microchip Technology PIC18F16Q40 Curiosity Nano套件 (EV70C97A)
Microchip Technology PIC18F16Q40 Curiosity Nano套件 (EV70C97A) 是一款用于评估PIC18‑Q40系列微控制器的紧凑型硬件平台。 PIC18F16Q40 Curiosity Nano由Microchip MPLAB® X集成开发环境 (IDE) 提供支持， 可轻松访问PIC18‑Q40 MCU的各项特性，从而充分了解如何将该器件集成到定制设计中。
Microchip Technology Curiosity Nano评估板包括一个板载调试器，用户无需任何其他工具即可对目标器件进行编程和调试。
特性
- PIC18F16Q40 微控制器
- 1个机械用户开关
- 1个黄色用户LED
- 板载调试器
- Microchip MPLAB X中的板标识
- 1个绿色电源和状态LED
- 编程和调试
- 虚拟串行端口 (CDC)
- 1个逻辑分析仪通道 (GPIO)
- USB供电
- 可调目标电压
- MIC5353 LDO稳压器，由板载调试器控制
- 输出电压范围：1.8V至5.5V（受USB输入电压限制）
- 最大输出电流：500mA
支持的器件
Microchip Technology PIC18-Q40 8位MCU（采用XLP技术）
紧凑型14引脚和20引脚MCU，具有高达64KB闪存和高达4KB SRAM，非常适合用于物联网应用。
相关开发工具
Microchip Technology Curiosity Nano开发平台
紧凑型开发平台，用于8位PIC和AVR MCU以及基于32位Arm Cortex内核的SAM MCU。

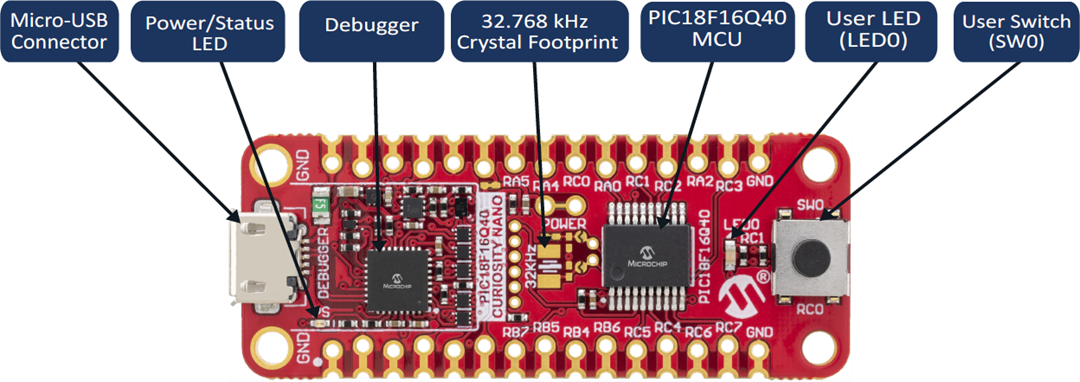

板布局

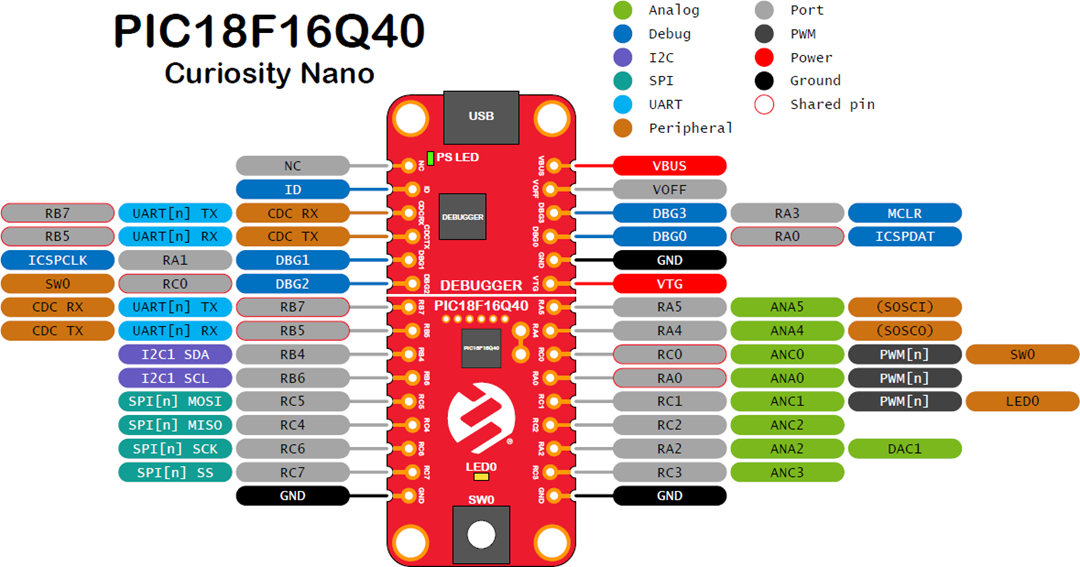

引脚分配
