Microchip Technology PIC32CM GC 32位Arm® Cortex®-M23 MCU

Microchip Technology PIC32CM GC 32位Arm® Cortex®-M23微控制器 (MCU) 是低功耗32位Arm型MCU的一个系列，具有安全功能、CAN-FD、SERCOM（USART、SPI、I2C、LIN等）、全速USB、增强触摸功能和高级模拟功能。Arm Cortex-M23 CPU最高可运行至72 MHz，其CoreMark/MHz为2.64，DMIPS/MHz为1.03。Microchip Technology PIC32CM GC高级模拟功能包括一个12位模数转换器 (ADC) 模块（最高可达4.5Msps）、最多可达12个单端通道或三个差分通道和六个单端通道。增强型外设触摸控制器具有多达324 (18 x 18) 个互电容通道和多达36个自电容通道，并采用Driven Shield+技术。此系列设备采用TQFP-48、VQFN-48、TQFP-64、VQFN-64或TQFP-100封装。

特性

  • 处理器
    • Arm Cortex-M23
    • 72MHz (1.03 DMIPS/MHz)
    • 存储器保护单元 (MPU)
  • 工作电压范围：1.71 V至3.66 V
  • 存储器
    • 512KB闪存，带有ECC/故障注入
    • 128KB SRAM，带有ECC/故障注入
    • 512bytes TrustRAM
  • 系统
    • 嵌套矢量中断控制器 (NVIC)
    • 8通道DMA控制器
    • 12通道事件系统
  • 功能安全
    • 符合ISO 26262:2018标准
    • ASIL-B安全等级
    • 闪存和SRAM均支持带有故障注入的ECC
    • 带DMA的可编程32位循环冗余校验 (CRC)
    • 用户启动模式下可访问SRAM/TrustRAM MBIST
    • 故障安全时钟监控器 (CFD)
  • 通信外设
    • 两个CAN-FD模块 (ISO 11898-1:2015)
    • 一个全速 (12 Mbps) 通用串行总线 (USB) 2.0接口
    • 六个SERCOM模块（SPI、USART、I2C、LIN等）
  • 模拟外设
    • 12位ADC可达5.14Msps可达12个通道
    • 2个模拟比较器
    • 外设触摸控制器 (PTC)
  • 定时器/计数器
    • 多达七个16位控制用定时器/计数器 (TCC)
    • 32位实时计数器 (RTC)
    • 带窗口模式的看门狗定时器 (WDT)
  • I/O
    • 80 GPIO
    • 16个外部中断
    • PTC自我/相互通道：36/18x18

应用

  • 汽车车身和舒适性电子设备
  • 汽车网关和传感器节点
  • 工业控制和自动化
  • 工业人机界面 (HMI)
  • 消费类电器
  • 智能家居和楼宇自动化
  • 支持USB的嵌入式器件
  • 安全关键型嵌入式系统
  • 通用嵌入式控制

其他资源

方框图

框图 - Microchip Technology PIC32CM GC 32位Arm® Cortex®-M23 MCU

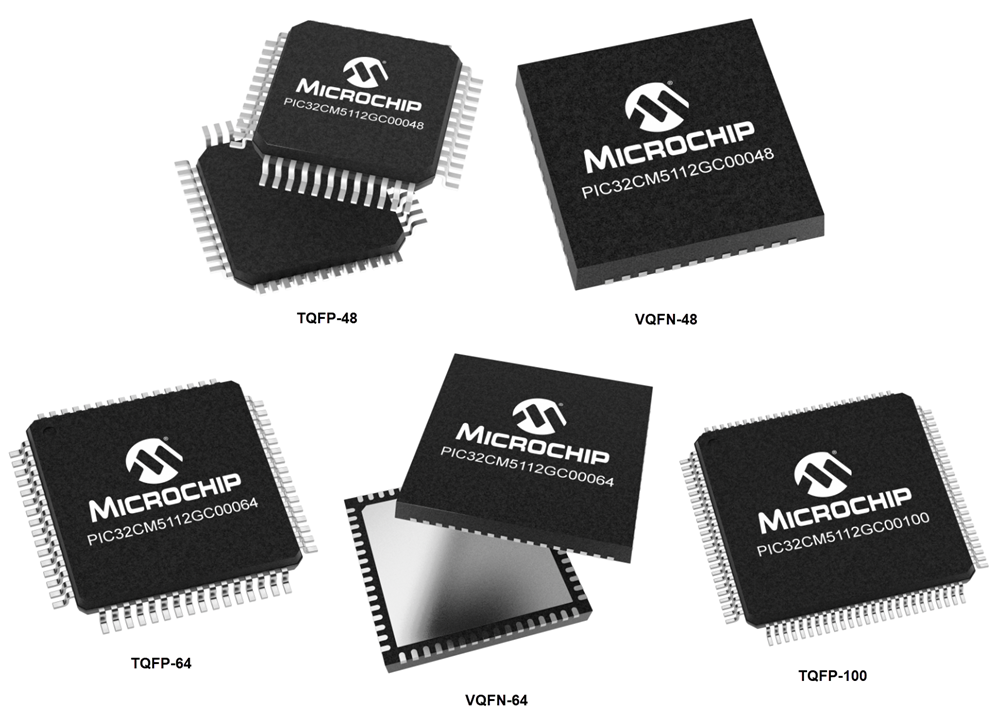

封装

图表 - Microchip Technology PIC32CM GC 32位Arm® Cortex®-M23 MCU
发布日期: 2026-03-10 | 更新日期: 2026-03-22
