Microchip Technology PIC32MZDA系列图形应用MCU

Microchip PIC32MZDA系列图形应用MCU具有极为出色的图形用户界面 (GUI) 设计功能，可为嵌入式控制器应用带来令人惊叹的高性能和质量水平。PIC32MZDA MCU包括集成图形控制器和图形处理器，并可提供32MB的片上DDR2 DRAM或128MB外部可寻址器件。

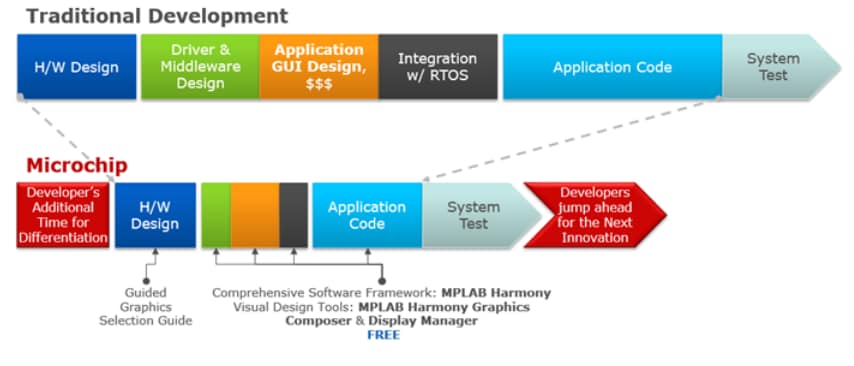

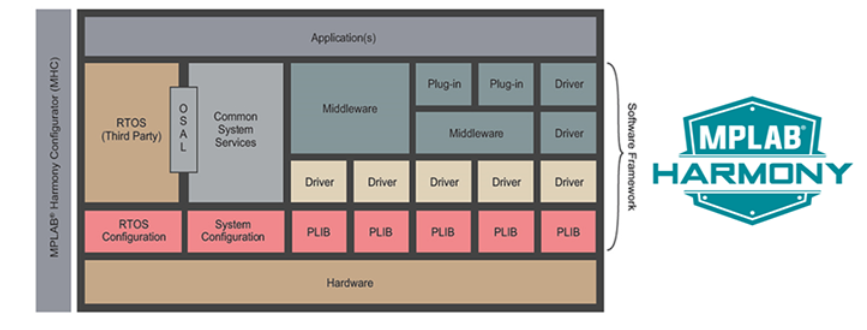

PIC32MZDA的核心是图形控制器子系统，该系统在同类产品中遥遥领先。借助GPU，GUI设计可创建仅仅依靠MCU CPU不太可能实现的图形动作。集成式DRAM可为图形应用、复杂的通信应用及数据记录应用提供广泛的存储空间。借助PIC32MZDA，设计人员可获得MCU的设计便利性，以及与使用微处理器而获得的类似的图形质量。该器件设有MPLAB® Harmony Graphics 2.0，可让您快速完成并显示GUI设计。独特的图形设计工具包括MPLAB^®集成开发环境 (IDE) 和MPLAB Harmony集成软件框架，可让设计人员方便地提高其应用的色彩分辨率并增加显示大小。

特性

高达2MB的闪存和640KB的RAM
具有18Msps吞吐率的12位ADC
带有随机数发生器 (RNG) 的全功能硬件加密引擎，用于数据加密/解密和认证
图形控制器
- 24位并行接口支持各种高达SXGA (1280x1024) 的显示器
- 采用多层组合，简化了图像渲染
- 支持多种图像和色彩空间格式，灵活性极高
- 具有灵活的时序配置，便于实施自定义显示
GPU
- 2D加速图形渲染
- 加速Blit和光栅操作
- 几种Alpha值混合模式
- 透明度支持
- 2D抖动
- 图像缩放
- 可编程操作，包括ROP2、ROP3、ROP4、Alpha值混合和透明度
- 滤波
- 方向

能够驱动24位彩色SXGA的3层图形控制器
高性能2D图形处理单元 (GPU)
32MB集成DDR2 DRAM或128MB外部可寻址器件
集成式DRAM
- 32MB集成式DRAM可提供用于丰富的专业外观图形的出色存储和容量
- 8、16或24位颜色
- 多层
- 每层均设有多个显示缓冲区
- 图像和帧预加载
- 较少的板层降低了系统成本
- 进出DRAM的代码和数据传输离不开软件包，提高了系统的安全性
- 得益于显著降低的系统复杂性，无需应对传统的内存子系统设计挑战
- 较高的集成度有利于实现小尺寸设计，从而打造功能更加丰富、更具吸引力的终端产品
- 仅需库存和管理较少的元件，降低了物流成本
- 高集成度缓解了电路板EMI问题
